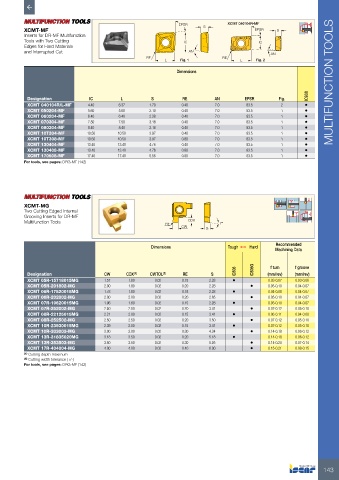

P. 145

EPSR             XCMT 040104R-MF
                                                                        S
          XCMT-MF                                                                          EPSR   S
            Inserts for DR-MF Multifunction
            Tools with Two Cutting                                IC                        IC
          Edges for Hard Materials
          and Interrupted Cut                                      AN                           AN
                                                    RE                         RE
                                                           L    Fig. 1               L     Fig. 2
                                                               Dimensions                                             MULTIFUNCTION TOOLS



                                                                                                             IC908
           Designation          IC         L          S          RE         AN         EPSR        Fig.
           XCMT 040104R/L-MF    4.40       6.37      1.70        0.40        7.0        83.5        2       •
           XCMT 050204-MF       5.60       5.60      2.10        0.40        7.0        83.5        1       •
           XCMT 060204-MF       6.40       6.40      2.38        0.40        7.0        83.5        1       •
           XCMT 070304-MF       7.50       7.50      3.18        0.40        7.0        83.5        1       •
           XCMT 080304-MF       8.40       8.40      3.18        0.40        7.0        83.5        1       •
           XCMT 10T304-MF       10.50     10.50      3.97        0.40        7.0        83.5        1       •
           XCMT 10T308-MF       10.50     10.50      3.97        0.80        7.0        83.5        1       •
           XCMT 130404-MF       13.40     13.40      4.76        0.40        7.0        83.5        1       •
           XCMT 130408-MF       13.40     13.40      4.76        0.80        7.0        83.5        1       •
           XCMT 170508-MF       17.40     17.40      5.56        0.80        7.0        83.5        1       •
          For tools, see pages: DRG-MF (142)







          XCMT-MG
          Two Cutting Edged Internal
          Grooving Inserts for DR-MF
          Multifunction Tools                              RE      CDX        7°
                                                                 CW
                                                                         S

                                                                                                  Recommended
                                                      Dimensions                 Tough 1   Hard
                                                                                                  Machining Data

                                                                                    IC808  IC808G  f turn  f groove
           Designation                CW     CDX (1)  CWTOL (2)  RE        S                   (mm/rev)  (mm/rev)
           XCMT 05R-15718015MG        1.57    1.80     0.02      0.15     2.28     •           0.03-0.07  0.03-0.06
           XCMT 05R-201802-MG         2.00    1.80     0.02      0.20     2.28           •     0.05-0.10  0.04-0.07
           XCMT 06R-17820018MG        1.78    1.80     0.02      0.18     2.28     •           0.04-0.08  0.04-0.07
           XCMT 06R-202002-MG         2.00    2.00     0.02      0.20     2.65           •     0.05-0.10  0.04-0.07
           XCMT 07R-19620015MG        1.96    1.80     0.02      0.15     2.28     •           0.05-0.10  0.04-0.07
           XCMT 07R-252002-MG         2.50    2.00     0.02      0.20     3.41           •     0.07-0.12  0.05-0.10
           XCMT 08R-22125015MG        2.21    2.00     0.02      0.15     3.41     •           0.06-0.11  0.04-0.08
           XCMT 08R-252502-MG         2.50    2.50     0.02      0.20     3.50           •     0.07-0.12  0.05-0.10
           XCMT 10R-23930015MG        2.39    2.00     0.02      0.15     3.41     •           0.07-0.12  0.05-0.10
           XCMT 10R-303003-MG         3.00    3.00     0.02      0.30     4.34           •     0.14-0.18  0.06-0.12
           XCMT 13R-31835020MG        3.18    3.50     0.02      0.20     5.18     •           0.14-0.18  0.06-0.12
           XCMT 13R-353503-MG         3.50    3.50     0.02      0.30     5.25           •     0.14-0.20  0.07-0.14
           XCMT 17R-404004-MG         4.00    4.00     0.02      0.40     6.00           •     0.15-0.21  0.08-0.15
          (1)  Cutting depth maximum
          (2)  Cutting width tolerance (+/-)
          For tools, see pages: DRG-MF (142)
