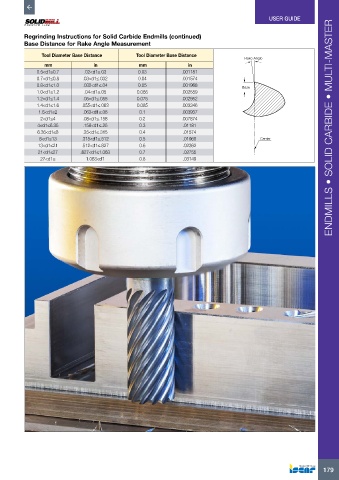

USER GUIDE
Regrinding Instructions for Solid Carbide Endmills (continued)
Base Distance for Rake Angle Measurement
Tool Diameter Base Distance Tool Diameter Base Distance
Rake Angle
mm in mm in
0.5<d1≤0.7 .02<d1≤.03 0.03 .001181
0.7<d1≤0.8 .03<d1≤.032 0.04 .001574
0.8<d1≤1.0 .032<d1≤.04 0.05 .001968 Base
1.0<d1≤1.2 .04<d1≤.05 0.065 .002559
1.2<d1≤1.4 .05<d1≤.055 0.075 .002952
1.4<d1≤1.6 .055<d1≤.063 0.085 .003346
1.6<d1≤2 .063<d1≤.08 0.1 .003937
2<d1≤4 .08<d1≤.158 0.2 .007874
4<d1≤6.35 .158<d1≤.25 0.3 .01181 ENDMILLS • SOLID CARBIDE • MULTI-MASTER
6.35<d1≤8 .25<d1≤.315 0.4 .01574
8<d1≤13 .315<d1≤.512 0.5 .01968 Center
13<d1≤21 .512<d1≤.827 0.6 .02362
21<d1≤27 .827<d1≤1.063 0.7 .02755
27<d1≤ 1.063<d1 0.8 .03149
