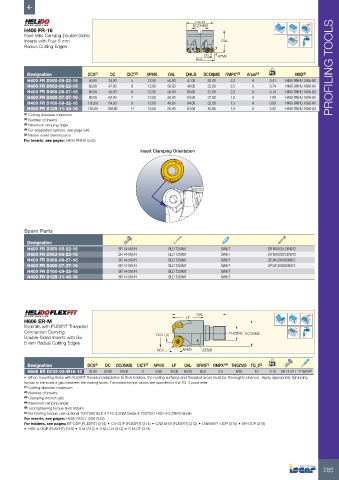

Page 287 - ISCAR(MILLINGCATALOG 38_2021)
P. 287
DHUB
DCONMS
H400 FR-16
Face Mills Carrying Double-Sided Rd°
Inserts with Four 8 mm OAL
Radius Cutting Edges
DC APMX
DCX
kg PROFILING TOOLS
Designation DCX (1) DC CICT (2) APMX OAL DHUB DCONMS RMPX° (3) Arbor (4) MIID (5)
H400 FR D050-05-22-16 50.00 34.00 5 12.00 50.00 47.00 22.00 3.3 A 0.41 H400 RNHU 1606-AX
H400 FR D063-06-22-16 63.00 47.00 6 12.00 50.00 48.00 22.00 2.5 A 0.74 H400 RNHU 1606-AX
H400 FR D066-06-27-16 66.00 50.00 6 12.00 50.00 60.60 27.00 2.3 A 0.79 H400 RNHU 1606-AX
H400 FR D080-07-27-16 80.00 64.00 7 12.00 50.00 63.60 27.00 1.8 A 1.09 H400 RNHU 1606-AX
H400 FR D100-09-32-16 100.00 84.00 9 12.00 49.60 84.00 32.00 1.3 A 0.00 H400 RNHU 1606-AX
H400 FR D125-11-40-16 125.00 109.00 11 12.00 55.00 84.00 40.00 1.0 A 3.02 H400 RNHU 1606-AX
(1) Cutting diameter maximum
(2) Number of inserts
(3) Maximum ramping angle
(4) For adaptation options, see page 548
(5) Master insert identification
For inserts, see pages: H400 RNHU (532)
Insert Clamping Orientation
Spare Parts
Designation
H400 FR D050-05-22-16 SR 14-591/H BLD T20/M7 SW6-T SR M10X25 DIN912
H400 FR D063-06-22-16 SR 14-591/H BLD T20/M7 SW6-T SR M10X25 DIN912
H400 FR D066-06-27-16 SR 14-591/H BLD T20/M7 SW6-T SR M12X30DIN912
H400 FR D080-07-27-16 SR 14-591/H BLD T20/M7 SW6-T SR M12X30DIN912
H400 FR D100-09-32-16 SR 14-591/H BLD T20/M7 SW6-T
H400 FR D125-11-40-16 SR 14-591/H BLD T20/M7 SW6-T
OAL
LF
H606 ER-M
Endmills with FLEXFIT Threaded Rd°
Connection Carrying DCX DC THSZMS DCONMS
Double-Sided Inserts with Six
6 mm Radius Cutting Edges
R6.0 APMX DRVS
Designation DCX (1) DC DCONMS CICT (2) APMX LF OAL DRVS (3) RMPX° (4) THSZMS TQ_3 (5) kg
H606 ER D032-03-M16-12 32.00 20.00 29.00 3 6.00 35.00 60.00 25.0 2.5 M16 40 0.15 SR 14-571 T-10/51 (a)
• When mounting items with FLEXFIT threaded adaptation to their holders, the mating surfaces and threaded areas must be thoroughly cleaned. Apply appropriate tightening
torque to eliminate a gap between the mating faces. Estimated torque values are specified in the TQ_3 parameter
(1) Cutting diameter maximum
(2) Number of inserts
(3) Clamping wrench size
(4) Maximum ramping angle
(5) Tool tightening torque Nxm (lbfxin)
(a) For limiting torque, use optional 7007383 BLD 4 T10-3.2NM blade & 7007321 HSD 4-3.2NM handle
For inserts, see pages: H606 RXCU 1206 (532)
For holders, see pages: BT-ODP (FLEXFIT) (314) • C#-ODP (FLEXFIT) (314) • CAB M-M (FLEXFIT) (312) • DIN69871-ODP (315) • ER-ODP (315)
• HSK A-ODP (FLEXFIT) (316) • S M (312) • S M-C-H (312) • S M-CF (313)
