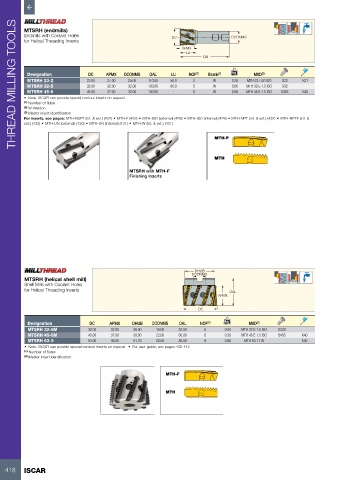

P. 420

THREAD MILLING TOOLS

          MTSRH (endmills)
          Endmills with Coolant Holes                        DC                   DCONMS
          for Helical Threading Inserts
                                                                 APMX
                                                                  LU
                                                                        OAL


           Designation          DC    APMX   DCONMS   OAL    LU    NOF (1)  Shank (2)  kg  MIID (3)
           MTSRH 23-2           23.00  27.00  25.00  110.00  50.0    2      W     0.30  MTH 23 I 4.0 ISO  S23  K21
           MTSRH 32-5           32.00  32.00  32.00  130.00  60.0    5      W     0.65  MTH 32 E 1.5 ISO  S32
           MTSRH 45-6           45.00  37.00  32.00  130.00   -      6      W     0.88  MTH 45 E 1.5 ISO  S45X  K40
          •  Note: ISCAR can provide special contour inserts on request
          (1)  Number of flutes
          (2)  W-Weldon
          (3)  Master insert identification
          For inserts, see pages: MTH-BSPT (int. & ext.) (432) • MTH-F (433) • MTH-ISO (external) (428) • MTH-ISO (internal) (429) • MTH-NPT (int. & ext.) (432) • MTH-NPTF (int. &
          ext.) (432) • MTH-UN (external) (430) • MTH-UN (internal) (431) • MTH-W (int. & ext.) (431)


                                                                            MTH-F


                                                                            MTH

                                              MTSRH with MTH-F
                                              Finishing Inserts



















                                                                     DHUB
                                                                    DCONMS

          MTSRH (helical shell mill)
          Shell Mills with Coolant Holes
          for Helical Threading Inserts                                           OAL
                                                                              APMX
                                                                       DC

           Designation          DC      APMX   DHUB   DCONMS    OAL    NOF (1)  kg      MIID (2)
           MTSRH 32-5M          32.00   32.00   26.00   16.00   52.00    5      0.00  MTH 32 E 1.5 ISO  S32S
           MTSRH 45-6M          45.00   37.00   38.00   22.00   60.00    6      0.30  MTH 45 E 1.5 ISO  S45S  K40
           MTSRH 63-9           63.00   38.00   51.70   22.00   50.00    9      0.66   MTH 63 11 W         K40
          •  Note: ISCAR can provide special contour inserts on request   •  For user guide, see pages 435-442
          (1)  Number of flutes
          (2)  Master insert identification


                                                           MTH-F

                                                           MTH
