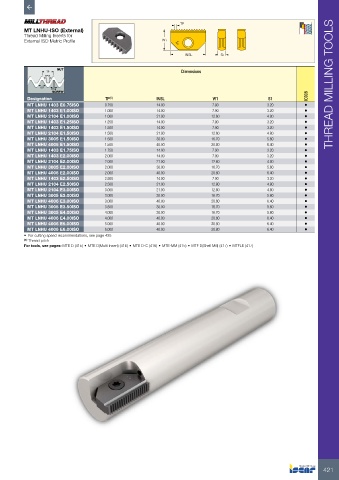

P. 423

TP

          MT LNHU-ISO (External)
          Thread Milling Inserts for
          External ISO Metric Profile                     W1

                                                                  INSL         S1

                     NUT
                 TP                                              Dimensions
                 TP/4
               60˚                                                                                                    THREAD MILLING TOOLS
                   TP/8
                   SCREW
           Designation                TP (1)            INSL                W1                 S1            IC908
           MT LNHU 1403 E0.75ISO      0.750             14.00               7.90               3.20         •
           MT LNHU 1403 E1.00ISO      1.000             14.00               7.90               3.20         •
           MT LNHU 2104 E1.00ISO      1.000             21.00              12.60               4.80         •
           MT LNHU 1403 E1.25ISO      1.250             14.00               7.90               3.20         •
           MT LNHU 1403 E1.50ISO      1.500             14.00               7.90               3.20         •
           MT LNHU 2104 E1.50ISO      1.500             21.00              12.60               4.80         •
           MT LNHU 3005 E1.50ISO      1.500             30.00              16.70               5.60         •
           MT LNHU 4006 E1.50ISO      1.500             40.00              20.80               6.40         •
           MT LNHU 1403 E1.75ISO      1.750             14.00               7.90               3.20         •
           MT LNHU 1403 E2.00ISO      2.000             14.00               7.90               3.20         •
           MT LNHU 2104 E2.00ISO      2.000             21.00              12.60               4.80         •
           MT LNHU 3005 E2.00ISO      2.000             30.00              16.70               5.60         •
           MT LNHU 4006 E2.00ISO      2.000             40.00              20.80               6.40         •
           MT LNHU 1403 E2.50ISO      2.500             14.00               7.90               3.20         •
           MT LNHU 2104 E2.50ISO      2.500             21.00              12.80               4.80         •
           MT LNHU 2104 E3.00ISO      3.000             21.00              12.80               4.80         •
           MT LNHU 3005 E3.00ISO      3.000             30.00              16.70               5.60         •
           MT LNHU 4006 E3.00ISO      3.000             40.00              20.80               6.40         •
           MT LNHU 3005 E3.50ISO      3.500             30.00              16.70               5.60         •
           MT LNHU 3005 E4.00ISO      4.000             30.00              16.70               5.60         •
           MT LNHU 4006 E4.00ISO      4.000             40.00              20.80               6.40         •
           MT LNHU 4006 E5.00ISO      5.000             40.00              20.80               6.40         •
           MT LNHU 4006 E6.00ISO      6.000             40.00              20.80               6.40         •
          •  For cutting speed recommendations, see page 435
          (1)  Thread pitch
          For tools, see pages: MTE D (415) • MTE D(Multi Insert) (416) • MTE D-C (416) • MTE-MM (415) • MTF D(Shell Mill) (417) • MTFLE (417)
