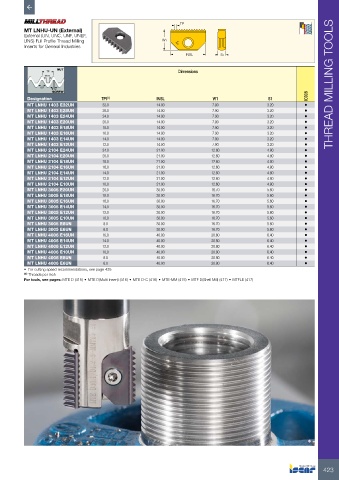

P. 425

TP

          MT LNHU-UN (External)
          External (UN, UNC, UNF, UNEF,
            UNS) Full Profile Thread Milling              W1
          Inserts for General Industries
                                                                  INSL        S1

                     NUT
                 TP                                             Dimensions
                 TP/4
               60˚                                                                                                    THREAD MILLING TOOLS
                   TP/8
                   SCREW
           Designation               TPI (1)            INSL                W1                 S1            IC908
           MT LNHU 1403 E32UN        32.0               14.00               7.90               3.20         •
           MT LNHU 1403 E28UN        28.0               14.00               7.90               3.20         •
           MT LNHU 1403 E24UN        24.0               14.00               7.90               3.20         •
           MT LNHU 1403 E20UN        20.0               14.00               7.90               3.20         •
           MT LNHU 1403 E18UN        18.0               14.00               7.90               3.20         •
           MT LNHU 1403 E16UN        16.0               14.00               7.90               3.20         •
           MT LNHU 1403 E14UN        14.0               14.00               7.90               3.20         •
           MT LNHU 1403 E12UN        12.0               14.00               7.90               3.20         •
           MT LNHU 2104 E24UN        24.0               21.00              12.60               4.80         •
           MT LNHU 2104 E20UN        20.0               21.00              12.60               4.80         •
           MT LNHU 2104 E18UN        18.0               21.00              12.60               4.80         •
           MT LNHU 2104 E16UN        16.0               21.00              12.60               4.80         •
           MT LNHU 2104 E14UN        14.0               21.00              12.60               4.80         •
           MT LNHU 2104 E12UN        12.0               21.00              12.60               4.80         •
           MT LNHU 2104 E10UN        10.0               21.00              12.60               4.80         •
           MT LNHU 3005 E20UN        20.0               30.00              16.70               5.60         •
           MT LNHU 3005 E18UN        18.0               30.00              16.70               5.60         •
           MT LNHU 3005 E16UN        16.0               30.00              16.70               5.60         •
           MT LNHU 3005 E14UN        14.0               30.00              16.70               5.60         •
           MT LNHU 3005 E12UN        12.0               30.00              16.70               5.60         •
           MT LNHU 3005 E10UN        10.0               30.00              16.70               5.60         •
           MT LNHU 3005 E8UN         8.0                30.00              16.70               5.60         •
           MT LNHU 3005 E6UN         6.0                30.00              16.70               5.60         •
           MT LNHU 4006 E16UN        16.0               40.00              20.80               6.40         •
           MT LNHU 4006 E14UN        14.0               40.00              20.80               6.40         •
           MT LNHU 4006 E12UN        12.0               40.00              20.80               6.40         •
           MT LNHU 4006 E10UN        10.0               40.00              20.80               6.40         •
           MT LNHU 4006 E8UN         8.0                40.00              20.80               6.40         •
           MT LNHU 4006 E6UN         6.0                40.00              20.80               6.40         •
          •  For cutting speed recommendations, see page 435
          (1)  Threads per inch
          For tools, see pages: MTE D (415) • MTE D(Multi Insert) (416) • MTE D-C (416) • MTE-MM (415) • MTF D(Shell Mill) (417) • MTFLE (417)
