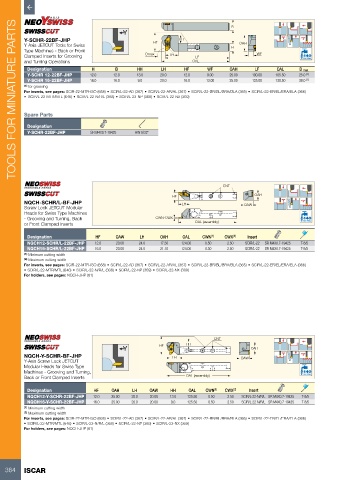

P. 366

B
      TOOLS FOR MINIATURE PARTS

          Y-SCHR-22BF-JHP                              HF       HH
          Y Axis JETCUT Tools for Swiss                                           H  OAH
          Type Machines - Back or Front
          Clamped Inserts for Grooving              Dmax     LH       LF                   WF               Bar Max
          and Turning Operations                                     OAL
           Designation           H        B      HH       LH      HF      WF      OAH      LF     OAL     D max
           Y-SCHR 12-22BF-JHP    12.0    12.0    13.0    20.0     12.0    9.00    25.00   100.00  105.50  25.0  (1)
           Y-SCHR 16-22BF-JHP    16.0    16.0    9.0     20.0     16.0   13.00    25.00   125.00  130.50  38.0
                                                                                                             (1)
          (1)  for grooving
          For inserts, see pages: SCIR-22-MTR-ISO (658) • SCIR/L-22-AD (367) • SCIR/L-22-AR/AL (367) • SCIR/L-22-BR/BL/BRA/BLA (365) • SCIR/L-22-ER/EL/ERA/ELA (366)
          •  SCIR/L-22-MTR/MTL (646) • SCIR/L-22-N/R/L (368) • SCIR/L-22-NP (369) • SCIR/L-22-NX (369)

          Spare Parts

           Designation
           Y-SCHR-22BF-JHP       SR M4X0.7-19425  HW 5/32"









                                                                               CNT

                                                              HF                          OAH
          NQCH-SCHR/L-BF-JHP                                     LH                    OAW
          Screw Lock JETCUT Modular
          Heads for Swiss Type Machines
          - Grooving and Turning, Back                  CWN-CWX                                             Bar Max
          or Front Clamped Inserts                                    OAL (assembly)

           Designation             HF     OAW     LH     OAH     OAL    CWN (1)  CWX (2)  Insert
           NQCH12-SCHR/L-22BF-JHP  12.0   20.00   24.0   17.30   124.00  0.50    2.50  SCIR/L-22  SR M4X0.7-19425  T-8/5
           NQCH16-SCHR/L-22BF-JHP  16.0   20.00   24.0   21.10   124.00  0.50    2.50  SCIR/L-22  SR M4X0.7-19425  T-8/5
          (1)  Minimum cutting width
          (2)  Maximum cutting width
          For inserts, see pages: SCIR-22-MTR-ISO (658) • SCIR/L-22-AD (367) • SCIR/L-22-AR/AL (367) • SCIR/L-22-BR/BL/BRA/BLA (365) • SCIR/L-22-ER/EL/ERA/ELA (366)
          • SCIR/L-22-MTR/MTL (646) • SCIR/L-22-N/R/L (368) • SCIR/L-22-NP (369) • SCIR/L-22-NX (369)
          For holders, see pages: NQCH-JHP (61)










                                                                            CNT
                                                         HF       HH
                                                                                         OAH
         NQCH-Y-SCHR-BF-JHP                                  LH                       OAW
         Y-Axis Screw Lock JETCUT
         Modular Heads for Swiss Type
         Machines - Grooving and Turning,                                                                   Bar Max
         Back or Front Clamped Inserts                            OAL (assembly)

           Designation            HF    OAH    LH     OAW    HH    OAL   CWN (1)  CWX (2)  Insert
           NQCH12-Y-SCHR-22BF-JHP  12.0  25.00  20.0  20.00  13.0  125.50  0.50  2.50  SCIR/L-22-N/R/L SR M4X0.7-19425  T-8/5
           NQCH16-Y-SCHR-22BF-JHP  16.0  25.00  20.0  20.00  9.0   125.50  0.50  2.50  SCIR/L-22-N/R/L SR M4X0.7-19425  T-8/5
         (1)  Minimum cutting width
         (2)  Maximum cutting width
         For inserts, see pages: SCIR-22-MTR-ISO (658) • SCIR/L-22-AD (367) • SCIR/L-22-AR/AL (367) • SCIR/L-22-BR/BL/BRA/BLA (365) • SCIR/L-22-ER/EL/ERA/ELA (366)
         • SCIR/L-22-MTR/MTL (646) • SCIR/L-22-N/R/L (368) • SCIR/L-22-NP (369) • SCIR/L-22-NX (369)
         For holders, see pages: NQCH-JHP (61)
