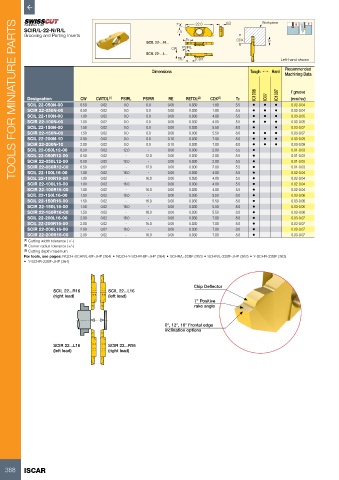

Page 370 - ISCAR(TURNING-CATALOG-42-2022)
P. 370

7°     22.0      3.0          Workpiece
      TOOLS FOR MINIATURE PARTS
         SCIR/L-22-N/R/L                                       7.0
         Grooving and Parting Inserts
                                                                  Tc                CDX
                                                    SCIL 22-...N...                            Tc
                                                             CW  PSIRL
                                                    SCIL 22-...L...
                                                               RE     CDX                           Left-hand shown

                                                      Dimensions                         Tough 1   Hard  Recommended
                                                                                                     Machining Data


                                                                                           IC1008  IC1007  f groove
           Designation       CW    CWTOL (1)  PSIRL  PSIRR  RE    RETOL (2)  CDX (3)  Tc       IC07    (mm/rev)
           SCIL 22-050N-00   0.50   0.02     0.0    0.0     0.00   0.030    1.80    5.5   •   •   •    0.02-0.04
           SCIR 22-050N-00   0.50   0.02     0.0    0.0     0.00   0.030    1.80    5.5   •   •   •    0.02-0.04
           SCIL 22-100N-00   1.00   0.02     0.0    0.0     0.00   0.030    4.00    5.5   •   •   •    0.03-0.05
           SCIR 22-100N-00   1.00   0.02     0.0    0.0     0.00   0.030    4.00    5.5   •   •   •    0.03-0.05
           SCIL 22-150N-00   1.50   0.02     0.0    0.0     0.00   0.030    5.50    8.0   •       •    0.03-0.07
           SCIR 22-150N-00   1.50   0.02     0.0    0.0     0.00   0.030    5.50    8.0   •   •   •    0.03-0.07
           SCIL 22-200N-10   2.00   0.02     0.0    0.0     0.10   0.030    7.00    8.0   •   •   •    0.03-0.09
           SCIR 22-200N-10   2.00   0.02     0.0    0.0     0.10   0.030    7.00    8.0   •   •   •    0.03-0.09
           SCIL 22-050L12-00  0.50  0.02    12.0     -      0.00   0.030    2.00    5.5   •            0.01-0.03
           SCIL 22-050R12-00  0.50  0.02     -      12.0    0.00   0.030    2.00    5.5   •            0.01-0.03
           SCIR 22-050L12-00  0.50  0.02    12.0     -      0.00   0.030    2.00    5.5   •            0.01-0.03
           SCIR 22-050R12-00  0.50  0.02     -      12.0    0.00   0.030    2.00    5.5   •            0.01-0.03
           SCIL 22-100L16-00  1.00  0.02    16.0     -      0.00   0.030    4.00    5.5   •            0.02-0.04
           SCIL 22-100R16-00  1.00  0.02     -      16.0    0.00   0.030    4.00    5.5   •            0.02-0.04
           SCIR 22-100L16-00  1.00  0.02    16.0     -      0.00   0.030    4.00    5.5   •            0.02-0.04
           SCIR 22-100R16-00  1.00  0.02     -      16.0    0.00   0.030    4.00    5.5   •            0.02-0.04
           SCIL 22-150L16-00  1.50  0.02    16.0     -      0.00   0.030    5.50    8.0   •            0.03-0.06
           SCIL 22-150R16-00  1.50  0.02     -      16.0    0.00   0.030    5.50    8.0   •            0.03-0.06
           SCIR 22-150L16-00  1.50  0.02    16.0     -      0.00   0.030    5.50    8.0   •            0.03-0.06
           SCIR 22-150R16-00  1.50  0.02     -      16.0    0.00   0.030    5.50    8.0   •            0.03-0.06
           SCIL 22-200L16-00  2.00  0.02    16.0     -      0.00   0.030    7.00    8.0   •            0.03-0.07
           SCIL 22-200R16-00  2.00  0.02     -      16.0    0.00   0.030    7.00    8.0   •            0.03-0.07
           SCIR 22-200L16-00  2.00  0.02    16.0     -      0.00   0.030    7.00    8.0   •            0.03-0.07
           SCIR 22-200R16-00  2.00  0.02     -      16.0    0.00   0.030    7.00    8.0   •            0.03-0.07
         (1)  Cutting width tolerance (+/-)
         (2)  Corner radius tolerance (+/-)
         (3)  Cutting depth maximum
         For tools, see pages: NQCH-SCHR/L-BF-JHP (364) • NQCH-Y-SCHR-BF-JHP (364) • SCHR/L-22BF (363) • SCHR/L-22BF-JHP (363) • Y-SCHR-22BF (363)
         •  Y-SCHR-22BF-JHP (364)



                                                                     Chip Deflector
                    SCIL 22...R16      SCIL 22...L16
                    (right lead)       (left lead)
                                                                     7° Positive
                                                                     rake angle



                                                           0°, 12°, 16° Frontal edge
                                                           inclination options

                    SCIR 22...L16      SCIR 22...R16
                    (left lead)        (right lead)























   368    ISCAR
   365   366   367   368   369   370   371   372   373   374   375
