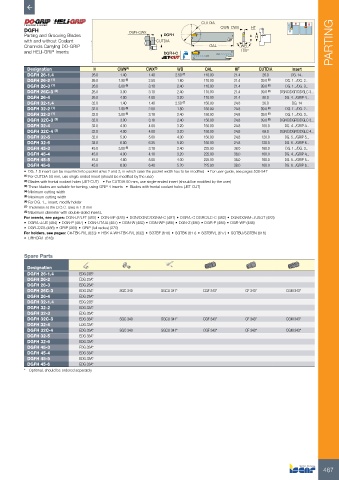

P. 469

CUTDIA
          DGFH                                CWN-CWX                         CWN-CWX    HF
          Parting and Grooving Blades                      DGFH                            H
          with and without Coolant                      CUTDIA                                                        PARTING
          Channels Carrying DO-GRIP                                        OAL        WB
          and HELI-GRIP Inserts                            DGFH-C                     150°

           Designation            H       CWN (4)   CWX (5)    WB        OAL       HF       CUTDIA      Insert
           DGFH 26-1.4           26.0      1.40      1.40      2.50  (7)  110.00   21.4      26.0      DG. 14..
             DGFH 26-2  (1)      26.0      1.90  (6)  2.50     1.60      110.00    21.4      39.0  (8)  DG. 1.../DG. 2...
           DGFH 26-3  (1)        26.0      3.00      3.18      2.40      110.00    21.4      39.0     DG. 1.../DG. 3...
                                             (6)
                                                                                               (8)
           DGFH 26C-3  (2)       26.0      3.00      3.18      2.40      110.00    21.4      39.0     DGNC/DGRC/DGLC 3...
                                                                                               (8)
           DGFH 26-4             26.0      4.00      4.00      3.20      110.00    21.4      80.0    DG. 4.../GRIP 4...
           DGFH 32-1.4           32.0      1.40      1.40      2.50      150.00    24.8      26.0       DG. 14
                                                                 (7)
           DGFH 32-2  (1)        32.0      1.90      2.50      1.80      150.00    24.8      39.0     DG. 1.../DG. 2...
                                             (6)
                                                                                               (8)
                                             (6)
                                                                                               (8)
           DGFH 32-3  (1)        32.0      3.00      3.18      2.40      150.00    24.8      39.0     DG. 1.../DG. 3...
                                                                                               (8)
           DGFH 32C-3  (2)       32.0      3.00      3.18      2.40      150.00    24.8      39.0     DGNC/DGRC/DGLC 3...
           DGFH 32-4             32.0      4.00      4.00      3.20      150.00    24.8      100.0   DG. 4.../GRIP 4...
           DGFH 32C-4  (3)       32.0      4.00      4.00      3.20      150.00    24.8      69.0  DGNC/DGRC/DGLC 4...
             DGFH 32-5           32.0      5.00      5.00      4.00      150.00    24.8      120.0   DG. 5.../GRIP 5...
           DGFH 32-6             32.0      6.00      6.35      5.20      150.00    24.8      120.0   DG. 6.../GRIP 6...
           DGFH 45-3             45.0      3.00      3.18      2.40      225.00    38.0      160.0   DG. 1.../DG. 3...
                                             (6)
           DGFH 45-4             45.0      4.00      4.10      3.20      225.00    38.0      160.0   DG. 4.../GRIP 4...
           DGFH 45-5             45.0      4.80      5.00      4.00      225.00    38.0      160.0   DG. 5.../GRIP 5...
           DGFH 45-6             45.0      6.00      6.40      5.20      225.00    38.0      160.0   DG. 6.../GRIP 6...
          •  DG..1.0 insert can be mounted into pocket sizes 2 and 3, in which case the pocket width has to be modified   • For user guide, see pages 538-547
          (1)  For CUTDIA 50 mm, use single-ended insert (should be modified by the user)
          (2)  Blades with frontal coolant holes (JET-CUT)    • For CUTDIA 50 mm, use single-ended insert (should be modified by the user)
          (3)  These blades are suitable for turning, using GRIP 4 inserts   •  Blades with frontal coolant holes (JET-CUT)
          (4)  Minimum cutting width
          (5)  Maximum cutting width
          (6)  For DG. 1... insert, modify holder
          (7)  Thickness at the D.O.C. area is 1.0 mm
          (8)  Maximum diameter with double-sided inserts.
          For inserts, see pages: DGN-LF/LFT (485) • DGN-MF (485) • DGN/DGNC/DGNM-C (481) • DGR/L-C DGRC/LC-C (482) • DGN/DGNM-J/JS/JT (483)
          •  DGR/L-J/JS (484) • DGN-P (487) • DGN-UT/UA (487) • DGN-W (482) • DGN-WP (488) • DGN-Z (486) • DGR-P (488) • DGR-WP (488)
          •  DGR-Z/ZS (486) • GRIP (269) • GRIP (full radius) (270)
          For holders, see pages: C#-TBK-R/L (623) • HSK A-WH-TBK-R/L (632) • SGTBF (618) • SGTBK (617) • SGTBR/L (617) • SGTBU/SGTBN (616)
          •  UBHCR/L (618)

          Spare Parts
           Designation
           DGFH 26-1.4       EDG 23B*
           DGFH 26-2         EDG 23A*
           DGFH 26-3         EDG 23A*
           DGFH 26C-3        EDG 23A*      SGC 340        SGCU 341*     CGF 343*       CF 343*        CGM 343*
           DGFH 26-4         EDG 23A*
           DGFH 32-1.4       EDG 23B*
           DGFH 32-2         EDG 33A*
           DGFH 32-3         EDG 33A*
           DGFH 32C-3        EDG 33A*      SGC 340        SGCU 341*     CGF 343*       CF 343*        CGM 343*
           DGFH 32-4         EDG 33A*
           DGFH 32C-4        EDG 33A*      SGC 340        SGCU 341*     CGF 343*       CF 343*        CGM 343*
           DGFH 32-5         EDG 33A*
           DGFH 32-6         EDG 33A*
           DGFH 45-3         EDG 33A*
           DGFH 45-4         EDG 33A*
           DGFH 45-5         EDG 33A*
           DGFH 45-6         EDG 33A*
          *  Optional, should be ordered separately
