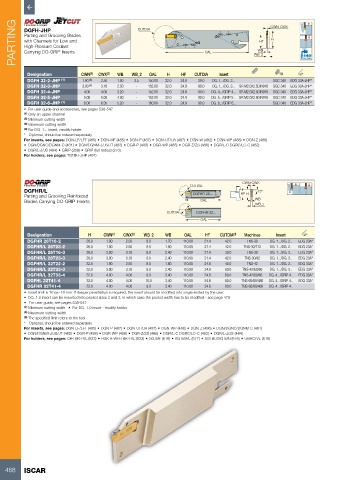

P. 470

PARTING  DGFH-JHP                          CUTDIA           Min.  Max.  OAL  Max.  Min.  WB_2  CWN-CWX  Bar Max

          Parting and Grooving Blades
                                                                                                H
          with Channels for Low and
                                                                                            HF
          High-Pressure Coolant
                                                                                           WB
          Carrying DO-GRIP Inserts

           Designation        CWN (2)  CWX (3)  WB  WB_2  OAL  H  HF  CUTDIA  Insert
           DGFH 32-2-JHP  (1)  1.90  (4)  2.50  1.80  2.5  150.00  32.0  24.8  39.0  DG. 1.../DG. 2...  SGC 340  EDG 33A-JHP*
           DGFH 32-3-JHP      3.00     3.18  2.50  -  152.00  32.0  24.8  90.0  DG. 1.../DG. 3...  SR M2.0X2.5DIN916  SGC 340  EDG 33A-JHP*
                                (4)
           DGFH 32-4-JHP       4.00  4.00  3.20  -   152.00  32.0  24.9  90.0  DG. 4.../GRIP 4... SR M2.0X2.5DIN916  SGC 340  EDG 33A-JHP*
             DGFH 32-5-JHP     5.00  5.00  4.00  -   152.00  32.0  24.9  90.0  DG. 5.../GRIP 5... SR M2.0X2.5DIN916  SGC 340  EDG 33A-JHP*
           DGFH 32-6-JHP  (1)  6.00  6.35  5.20  -   160.00  32.0  24.9  90.0  DG. 6.../GRIP 6...  SGC 340  EDG 33A-JHP*
          •  For user guide and accessories, see pages 538-547
          (1)  Only an upper channel
          (2)  Minimum cutting width
          (3)  Maximum cutting width
          (4)  For DG. 1... insert, modify holder
          *  Optional, should be ordered separately
          For inserts, see pages: DGN-LF/LFT (485) • DGN-MF (485) • DGN-P (487) • DGN-UT/UA (487) • DGN-W (482) • DGN-WP (488) • DGN-Z (486)
          •  DGN/DGNC/DGNM-C (481) • DGN/DGNM-J/JS/JT (483) • DGR-P (488) • DGR-WP (488) • DGR-Z/ZS (486) • DGR/L-C DGRC/LC-C (482)
          •  DGR/L-J/JS (484) • GRIP (269) • GRIP (full radius) (270)
          For holders, see pages: TGTBU-JHP (497)


                                                                    CUTDIA            CWN-CWX
          DGFHR/L                                                                          15°
          Parting and Grooving Reinforced                            DGFHR-26...      HF  H
          Blades Carrying DO-GRIP Inserts                              OAL                 WB
                                                                                           WB_2
                                                            CUTDIA    DGFHR-32...
                                                                       OAL

           Designation          H    CWN (1)  CWX (2)  WB_2  WB   OAL    HF   CUTDIA (3)  Machines  Insert
           DGFHR 26T16-2       26.0   1.90   2.50   8.0    1.70  110.00  21.4   42.0    TNS-30  DG. 1.../DG. 2..  EDG 23A*
           DGFHR/L 26T23-2     26.0   1.90   2.50   8.0    1.60  110.00  21.4   42.0   TNS-30/112  DG. 1.../DG. 2..  EDG 23A*
           DGFHR/L 26T16-3     26.0   3.00   3.18   8.0    2.40  110.00  21.4   30.0    TNS-30  DG. 1.../DG. 3..  EDG 23A*
           DGFHR/L 26T23-3     26.0   3.00   3.18   8.0    2.40  110.00  21.4   42.0   TNS-30/42  DG. 1.../DG. 3..  EDG 23A*
           DGFHR/L 32T22-2     32.0   1.90   2.50   8.0    1.60  110.00  24.8   42.0    TNS-42  DG. 1.../DG. 2..  EDG 33A*
           DGFHR/L 32T33-3     32.0   3.00   3.18   8.0    2.40  110.00  24.8   60.0  TNS-42/60/65  DG. 1.../DG. 3..  EDG 33A*
           DGFHR/L 32T33-4     32.0   4.00   4.00   8.0    3.40  110.00  24.8   60.0  TNS-42/60/65  DG. 4.../GRIP 4..  EDG 33A*
           DGFHL 32T41-4       32.0   4.00   4.00   10.0   3.40  110.00  24.8   80.0  TNS-65/80/480  DG. 4.../GRIP 4..  EDG 33A*
           DGFHR 32T41-4       32.0   4.00   4.00   8.0    3.40  110.00  24.8   80.0  TNS-65/80/480  DG. 4.../GRIP 4..
          •  Insert limit is Tmax=18 mm. If deeper penetration is required, the insert should be modified into single-ended by the user.
          •  DG..1.0 insert can be mounted into pocket sizes 2 and 3. in which case the pocket width has to be modified - see page 479
          •   For user guide, see pages 538-547
          (1)  Minimum cutting width   •  For DG: 1.0 insert - modify holder
          (2)  Maximum cutting width
          (3)  The specified limit refers to the tool
          *  Optional, should be ordered separately
          For inserts, see pages: DGN-LF/LFT (485) • DGN-P (487) • DGN-UT/UA (487) • DGN-WP (488) • DGN-Z (486) • DGN/DGNC/DGNM-C (481)
          •  DGN/DGNM-J/JS/JT (483) • DGR-P (488) • DGR-WP (488) • DGR-Z/ZS (486) • DGR/L-C DGRC/LC-C (482) • DGR/L-J/JS (484)
          For holders, see pages: C#-TBK-R/L (623) • HSK A-WH-TBK-R/L (632) • SGTBF (618) • SGTBR/L (617) • SGTBU/SGTBN (616) • UBHCR/L (618)

























   468    ISCAR
