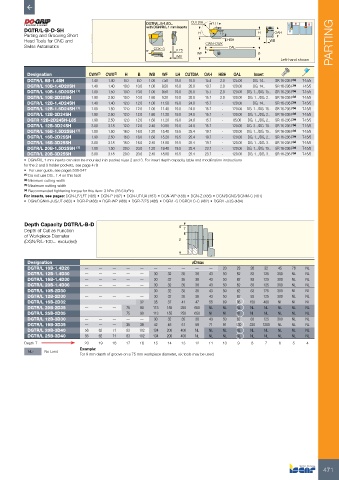

P. 473

DGTR/L..B-1.5D...  CUTDIA  LH
          DGTR/L-B-D-SH                             with DGN/R/L 1 mm inserts               H    OAH
          Parting and Grooving Short                                   H
          Head Tools for CNC and                                                 HBH            WB                    PARTING
          Swiss Automatics                                               CWN-CWX  OAL
                                                       CDX=3   0.75   WF                    B
                                                               WB
                                                                                                    Left-hand shown

           Designation          CWN (2)  CWX (3)  H  B  WB  WF  LH  CUTDIA  OAH  HBH  OAL  Insert
           DGTR/L 8B-1.4SH       1.40  1.40  8.0  8.0  1.00  7.50  18.0  10.0  15.4  2.0  125.00  DG. 14..  SR 16-236 P (a)  T-15/5
           DGTR/L 10B-1.4D20SH   1.40  1.40  10.0  10.0  1.00  9.50  18.0  20.0  13.7  2.0  120.00  DG. 14..  SR 16-236 P (a)  T-15/5
           DGTR/L 10B-1.5D20SH  (1)  1.00  1.50  10.0  10.0  1.00  9.50  19.0  20.0  15.7  2.0  120.00  DG. 1.../DG. 15..  SR 16-236 P (a)  T-15/5
           DGTR/L 10B-2D20SH     1.90  2.50  10.0  10.0  1.60  9.20  19.0  20.0  15.7  2.0  120.00  DG. 1.../DG. 2..  SR 16-236 P (a)  T-15/5
           DGTR/L 12B-1.4D24SH   1.40  1.40  12.0  12.0  1.00  11.50  19.0  24.0  15.7  -  120.00  DG. 14..  SR 16-236 P (a)  T-15/5
           DGTR/L 12B-1.5D24SH  (1)  1.00  1.50  12.0  12.0  1.00  11.40  19.0  24.0  15.7  -  120.00  DG. 1.../DG. 15..  SR 16-236 P (a)  T-15/5
           DGTR/L 12B-2D24SH     1.90  2.50  12.0  12.0  1.60  11.20  19.0  24.0  15.7  -  120.00  DG. 1.../DG. 2..  SR 16-236 P (a)  T-15/5
           DGTR 12B-2D24SH-L85   1.90  2.50  12.0  12.0  1.60  11.20  19.0  24.0  15.7  -  85.00  DG. 1.../DG. 2..  SR 16-236 P (a)  T-15/5
           DGTR/L 12B-3D24SH     3.00  3.18  12.0  12.0  2.40  10.80  19.0  24.0  15.7  -  120.00  DG. 3.../DG. 10..  SR 16-236 P (a)  T-15/5
           DGTR/L 16B-1.5D25SH  (1)  1.00  1.50  16.0  16.0  1.20  15.40  19.5  25.4  19.7  -  120.00  DG. 1.../DG. 15..  SR 16-236 P (a)  T-15/5
           DGTR/L 16B-2D25SH     1.90  2.50  16.0  16.0  1.60  15.20  19.5  25.4  19.7  -  120.00  DG. 1.../DG. 2..  SR 16-236 P (a)  T-15/5
           DGTR/L 16B-3D25SH     3.00  3.18  16.0  16.0  2.40  14.80  19.5  25.4  19.7  -  120.00  DG. 1.../DG. 3..  SR 16-236 P (a)  T-15/5
           DGTR/L 20B-1.5D25SH  (1)  1.00  1.50  20.0  20.0  1.20  19.40  19.5  25.4  23.7  -  120.00  DG. 1.../DG. 15..  SR 16-236 P (a)  T-15/5
           DGTR/L 20B-3D25SH     3.00  3.18  20.0  20.0  2.40  18.80  19.5  25.4  23.7  -  120.00  DG. 1.../DG. 3..  SR 16-236 P         T-15/5
                                                                                                        (a)
          •  DGN/R/L 1 mm inserts can also be mounted into pocket sizes 2 and 3. For insert depth capacity table and modification instructions
          for the 2 and 3 holder pockets, see page 479
          •   For user guide, see pages 538-547
          (1)  Do not use DG.. 1.4 on this tool!
          (2)  Minimum cutting width
          (3)  Maximum cutting width
          (a)  Recommended tightening torque for this item: 3 N*m (26.5 lbf*in)
          For inserts, see pages: DGN-LF/LFT (485) • DGN-P (487) • DGN-UT/UA (487) • DGN-WP (488) • DGN-Z (486) • DGN/DGNC/DGNM-C (481)
          •  DGN/DGNM-J/JS/JT (483) • DGR-P (488) • DGR-WP (488) • DGR-Z/ZS (486) • DGR/L-C DGRC/LC-C (482) • DGR/L-J/JS (484)


          Depth Capacity DGTR/L-B-D
          Depth of Cut as Function                                T
          of Workpiece Diameter
          (DGN/R/L-100... excluded)                             D



           Designation                                              øDmax
           DGTR/L 10B-1.4D20   —    —    —   —    —    —    —    —    —    —   20   23   26   32   45   76  NL
           DGTR/L 12B-1.4D30   —    —    —   —    —    30   32   35   38  43   50   62   83   125  300  NL  NL
           DGTR/L 16B-1.4D30   —    —    —   —    —    30   32   35   38  43   50   62   83   125  300  NL  NL
           DGTR/L 20B-1.4D30   —    —    —   —    —    30   32   35   38  43   50   62   83   125  300  NL  NL
           DGTR/L 10B-2D30     —    —    —   —    —    30   32   35   38  43   50   62   83   125  300  NL  NL
           DGTR/L 12B-2D30     —    —    —   —    —    30   32   35   38  43   50   62   83   125  300  NL  NL
           DGTR/L 16B-2D32     —    —    —   —    32   35   37   41   47  55   69   93   150  400  NL   NL  NL
           DGTR/L 20B-2D35     —    —    —   75   90   113  155  250  650  NL  NL   NL   NL   NL   NL   NL  NL
           DGTR/L 25B-2D35     —    —    —   75   90   113  155  250  650  NL  NL   NL   NL   NL   NL   NL  NL
           DGTR/L 12B-3D30     —    —    —   —    —    30   32   35   38  43   50   62   83   125  300  NL  NL
           DGTR/L 16B-3D35     —    —    —   35   39   42   46   51   59  71   91   130  230  1200  NL  NL  NL
           DGTR/L 20B-3D40     56   62   71  83   102  134  200  400  NL  NL   NL   NL   NL   NL   NL   NL  NL
           DGTR/L 25B-3D40     56   62   71  83   102  134  200  400  NL  NL   NL   NL   NL   NL   NL   NL  NL
          Depth T              20   19  18   17   16   15   14   13   12  11   10   9    8    7    6    5    4
                             Example:
           NL-   No Limit
                             For 9 mm depth of groove on a 75 mm workpiece diameter, six tools may be used.
