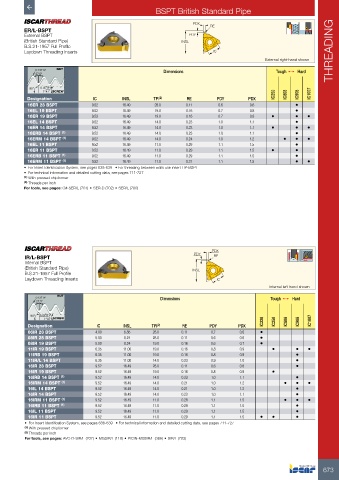

P. 675

BSPT British Standard Pipe

                                                                     PDX
          ER/L-BSPT                                                        RE
          External BSPT                                            PDY
          (British Standard Pipe)                                INSL
          B.S.21-1957 Full Profile
          Laydown Threading Inserts                                         IC                                        THREADING
                                                                                              External right-hand shown
             0.137TP  NUT                                 Dimensions                              Tough 1   Hard
              27.5°

           90°  0.137TP
                1°47' SCREW                                                                      IC250  IC808  IC908  IC1007
           Designation            IC        INSL       TPI (2)     RE        PDY        PDX
           16ER 28 BSPT          9.52       16.49      28.0       0.11        0.6        0.6             •
           16EL 19 BSPT          9.52       16.49      19.0       0.16        0.7        0.8             •
           16ER 19 BSPT          9.52       16.49      19.0       0.16        0.7        0.8    •        •   •
           16EL 14 BSPT          9.52       16.49      14.0       0.23        1.0        1.1             •
           16ER 14 BSPT          9.52       16.49      14.0       0.23        1.0        1.1    •        •   •
           16ERB 14 BSPT  (1)    9.52       16.49      14.0       0.23        1.0        1.1             •
           16ERM 14 BSPT  (1)    9.52       16.49      14.0       0.24        1.0        1.2         •   •   •
           16EL 11 BSPT          9.52       16.49      11.0       0.29        1.1        1.5             •
           16ER 11 BSPT          9.52       16.49      11.0       0.29        1.1        1.5    •        •
           16ERB 11 BSPT  (1)    9.52       16.49      11.0       0.29        1.1        1.5             •
           16ERM 11 BSPT  (1)    9.52       16.49      11.0       0.31        1.1        1.5             •   •
          •  For Insert Identification System, see pages 638-639   • For threading between walls use insert TIP-BSPT
          •  For technical information and detailed cutting data, see pages 711-727
          (1)  With pressed chipformer
          (2)  Threads per inch
          For tools, see pages: C#-SER/L (701) • SER-D (702) • SER/L (700)









                                                                           PDX

          IR/L-BSPT                                                  PDY    RE
          Internal BSPT
          (British Standard Pipe)                                    lNSL
          B.S.21-1957 Full Profile
          Laydown Threading Inserts                                          IC
                                                                                                Internal left-hand shown
                     NUT
              0.137TP                                    Dimensions                             Tough 1   Hard
              27.5°

            90°  0.137TP
                1°47' SCREW                                                                                   IC1007
           Designation             IC       INSL      TPI (2)    RE        PDY       PDX     IC228  IC250  IC808  IC908
           06IR 28 BSPT            4.00      6.88      28.0      0.11      0.7       0.6    •
           08IR 28 BSPT            5.00      8.24      28.0      0.11      0.6       0.6    •
           08IR 19 BSPT            5.00      8.24      19.0      0.16      0.6       0.7    •
           11IR 19 BSPT            6.35     11.00      19.0      0.16      0.8       0.9         •       •   •
           11IRB 19 BSPT           6.35     11.00      19.0      0.16      0.8       0.9                 •
           11IR/L 14 BSPT          6.35     11.00      14.0      0.23      0.9       1.0                 •
           16IR 28 BSPT            9.52     16.49      28.0      0.11      0.6       0.6                 •
           16IR 19 BSPT            9.52     16.49      19.0      0.16      0.8       0.9         •
           16IRB 14 BSPT  (1)      9.52     16.49      14.0      0.23      1.0       1.1                 •
           16IRM 14 BSPT  (1)      9.52     16.49      14.0      0.21      1.0       1.2             •   •   •
           16IL 14 BSPT            9.52     16.49      14.0      0.21      1.0       1.2                 •
           16IR 14 BSPT            9.52     16.49      14.0      0.23      1.0       1.1                 •
           16IRM 11 BSPT  (1)      9.52     16.49      11.0      0.28      1.1       1.5             •   •   •
           16IRB 11 BSPT  (1)      9.52     16.49      11.0      0.29      1.1       1.5                 •
           16IL 11 BSPT            9.52     16.49      11.0      0.29      1.1       1.5                 •
           16IR 11 BSPT            9.52     16.49      11.0      0.29      1.1       1.5    •    •       •
          •  For Insert Identification System, see pages 638-639   • For technical information and detailed cutting data, see pages 711-727
          (1)  With pressed chipformer
          (2)  Threads per inch
          For tools, see pages: AVC-D-SIR/L (707) • MGSIR/L (118) • PICIN-MGSIR/L (386) • SIR/L (703)
