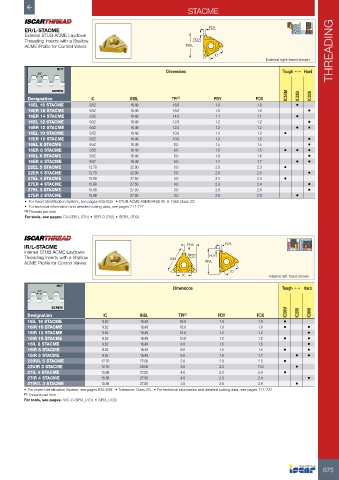

Page 677 - ISCAR(TURNING-CATALOG-42-2022)
P. 677

STACME


          ER/L-STACME                                                     PDX
          External STUB ACME Laydown
          Threading Inserts with a Shallow                           PDY
          ACME Profile for Control Valves                         INSL
                                                                            IC                                        THREADING
                                                                                              External right-hand shown
                     NUT
              29°                                          Dimensions                               Tough 1   Hard


                   SCREW
           Designation           IC            INSL          TPI (1)        PDY            PDX        IC50M  IC250  IC908
           16EL 16 STACME       9.52           16.49          16.0           1.0           1.0           •
           16ER 16 STACME       9.52           16.49          16.0           1.0           1.0               •
           16ER 14 STACME       9.52           16.49          14.0           1.1           1.1           •
           16EL 12 STACME       9.52           16.49          12.0           1.2           1.2               •
           16ER 12 STACME       9.52           16.49          12.0           1.2           1.2           •   •
           16EL 10 STACME       9.52           16.49          10.0           1.3           1.3       •
           16ER 10 STACME       9.52           16.49          10.0           1.3           1.2               •
           16EL 8 STACME        9.52           16.49          8.0            1.5           1.5               •
           16ER 8 STACME        9.52           16.49          8.0            1.5           1.5       •   •   •
           16EL 6 STACME        9.52           16.49          6.0            1.8           1.8               •
           16ER 6 STACME        9.52           16.49          6.0            1.7           1.7           •   •
           22EL 5 STACME        12.70          22.00          5.0            2.0           2.3       •
           22ER 5 STACME        12.70          22.00          5.0            2.0           2.3               •
           27EL 4 STACME        15.88          27.50          4.0            2.3           2.4       •
           27ER 4 STACME        15.88          27.50          4.0            2.3           2.4               •
           27EL 3 STACME        15.88          27.50          3.0            2.8           2.9               •
           27ER 3 STACME        15.88          27.50          3.0            2.8           2.9           •
          •  For Insert Identification System, see pages 638-639   • STUB ACME ASME/ANSI B1.8-1988 Class 2G
          •  For technical information and detailed cutting data, see pages 711-727
          (1)  Threads per inch
          For tools, see pages: C#-SER/L (701) • SER-D (702) • SER/L (700)


          IR/L-STACME                                              PDX          PDX
          Internal STUB ACME Laydown
          Threading Inserts with a Shallow                   INSL   PDY    PDY
          ACME Profile for Control Valves                                INSL
                                                                                  IC
                                                                 IC                            Internal left-hand shown
                     NUT                                      Dimensions                            Tough 1   Hard
              29°


                   SCREW
           Designation               IC           INSL          TPI (1)       PDY          PDX        IC50M  IC250  IC908
           16IL 16 STACME            9.52         16.49         16.0          1.0           1.0      •
           16IR 16 STACME            9.52         16.49         16.0          1.0           1.0      •       •
           16IR 12 STACME            9.52         16.49         12.0          1.2           1.2              •
           16IR 10 STACME            9.52         16.49         10.0          1.2           1.2      •       •
           16IL 8 STACME             9.52         16.49         8.0           1.5           1.5              •
           16IR 8 STACME             9.52         16.49         8.0           1.5           1.5      •       •
           16IR 6 STACME             9.52         16.49         6.0           1.6           1.7          •   •
           22IR/L 5 STACME           12.70        22.00         5.0           2.0           2.3      •
           22UIR 3 STACME            12.70        22.00         3.0           3.3          11.0          •
           27IL 4 STACME             15.88        27.50         4.0           2.3           2.4      •
           27IR 4 STACME             15.88        27.50         4.0           2.3           2.4              •
           27IR/L 3 STACME           15.88        27.50         3.0           2.8           2.9          •
          •  For Insert Identification System, see pages 638-639   • Tolerance: Class 2G.  • For technical information and detailed cutting data, see pages 711-727
          (1)  Threads per inch
          For tools, see pages: AVC-D-SIR/L (707) • SIR/L (703)
