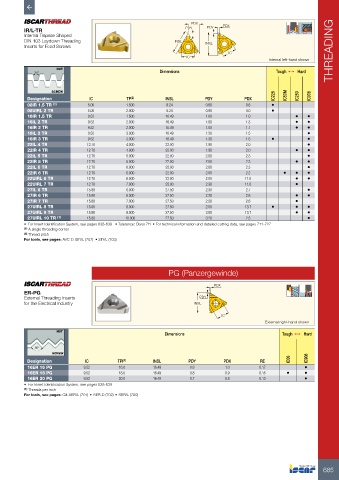

P. 687

PDX
          IR/L-TR                                                 PDY     PDY  PDX
            Internal Trapeze Shaped
          DIN 103 Laydown Threading                           lNSL       lNSL
          Inserts for Feed Screws
                                                                                 IC                                   THREADING
                                                                   IC
                                                                                               Internal left-hand shown
                     NUT
             30°                                         Dimensions                               Tough 1   Hard


                   SCREW
           Designation          IC           TP (2)        INSL          PDY           PDX       IC228  IC50M  IC250  IC908
           08IR 1.5 TR  (1)     5.00         1.500         8.24          0.60          0.6      •
           08UIRL 2 TR          5.00         2.000         8.24          0.90          4.0      •
           16IR 1.5 TR          9.52         1.500         16.49         1.00          1.0               •   •
           16IL 2 TR            9.52         2.000         16.49         1.00          1.3               •   •
           16IR 2 TR            9.52         2.000         16.49         1.00          1.1               •   •
           16IL 3 TR            9.52         3.000         16.49         1.30          1.5                   •
           16IR 3 TR            9.52         3.000         16.49         1.30          1.5      •            •
           22IL 4 TR            12.70        4.000         22.00         1.90          2.0                   •
           22IR 4 TR            12.70        4.000         22.00         1.90          2.0               •   •
           22IL 5 TR            12.70        5.000         22.00         2.00          2.3                   •
           22IR 5 TR            12.70        5.000         22.00         2.00          2.3               •   •
           22IL 6 TR            12.70        6.000         22.00         2.00          2.3                   •
           22IR 6 TR            12.70        6.000         22.00         2.00          2.2           •   •   •
           22UIRL 6 TR          12.70        6.000         22.00         2.00          11.0              •   •
           22UIRL 7 TR          12.70        7.000         22.00         2.30          11.0              •
           27IL 6 TR            15.88        6.000         27.50         2.30          2.7                   •
           27IR 6 TR            15.88        6.000         27.50         2.30          2.6               •   •
           27IR 7 TR            15.88        7.000         27.50         2.20          2.6               •
           27UIRL 8 TR          15.88        8.000         27.50         2.50          13.7     •        •   •
           27UIRL 9 TR          15.88        9.000         27.50         3.00          13.7              •   •
           27UIRL 10 TR  (1)    15.88        10.000        27.50         3.20          2.5                   •
          •  For Insert Identification System, see pages 638-639   • Tolerance: Class 7H  • For technical information and detailed cutting data, see pages 711-727
          (1)  A single threading corner
          (2)  Thread pitch
          For tools, see pages: AVC-D-SIR/L (707)  • SIR/L (703)




                                                            PG (Panzergewinde)
                                                                            PDX

          ER-PG
          External Threading Inserts                                   PDY
          for the Electrical Industry                                INSL

                                                                               IC
                                                                                              External right-hand shown
                     NUT
                                                           Dimensions                               Tough 1   Hard

             80°
                   SCREW
           Designation         IC         TPI (1)      INSL        PDY          PDX         RE         IC08  IC908
           16ER 16 PG         9.52         16.0        16.49        0.8         1.0         0.17            •
           16ER 18 PG         9.52         18.0        16.49        0.8         0.9         0.15      •     •
           16ER 20 PG         9.52         20.0        16.49        0.7         0.8         0.13            •
          •  For Insert Identification System, see pages 638-639
          (1)  Threads per inch
          For tools, see pages: C#-SER/L (701) • SER-D (702) • SER/L (700)
