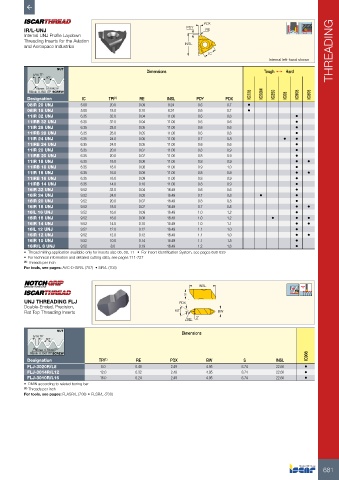

P. 683

PDX
         IR/L-UNJ                                                  PDY   RE
         Internal UNJ Profile Laydown
         Threading Inserts for the Aviation
         and Aerospace Industries                                 INSL
                                                                          IC                                          THREADING
                                                                                               Internal left-hand shown
                     NUT                             Dimensions
             5/16 TP                                                                          Tough 1   Hard
                 60°
              REmax  0.18042TP
           REmin  0.15011TP SCREW                                                        IC228  IC50M  IC250  IC908  IC806
           Designation        IC       TPI (1)    RE        INSL      PDY       PDX                   IC08
           08IR 20 UNJ       5.00       20.0      0.09      8.24       0.6       0.7    •
           08IR 18 UNJ       5.00       18.0      0.10      8.24       0.6       0.7    •
           11IR 32 UNJ       6.35       32.0      0.04      11.00      0.6       0.6                     •
           11IRB 32 UNJ      6.35       32.0      0.04      11.00      0.6       0.6                     •
           11IR 28 UNJ       6.35       28.0      0.05      11.00      0.6       0.6                     •
           11IRB 28 UNJ      6.35       28.0      0.05      11.00      0.6       0.6                     •
           11IR 24 UNJ       6.35       24.0      0.05      11.00      0.7       0.8                 •   •
           11IRB 24 UNJ      6.35       24.0      0.05      11.00      0.6       0.6                     •
           11IR 20 UNJ       6.35       20.0      0.07      11.00      0.8       0.9                     •
           11IRB 20 UNJ      6.35       20.0      0.07      11.00      0.8       0.9                     •
           11IR 18 UNJ       6.35       18.0      0.08      11.00      0.8       0.9                     •   •
           11IRB 18 UNJ      6.35       18.0      0.08      11.00      0.9       1.0                     •
           11IR 16 UNJ       6.35       16.0      0.09      11.00      0.8       0.9                     •   •
           11IRB 16 UNJ      6.35       16.0      0.09      11.00      0.8       0.9                     •
           11IRB 14 UNJ      6.35       14.0      0.10      11.00      0.8       0.9                     •
           16IR 32 UNJ       9.52       32.0      0.04      16.49      0.6       0.6                     •
           16IR 24 UNJ       9.52       24.0      0.05      16.49      0.7       0.8        •            •
           16IR 20 UNJ       9.52       20.0      0.07      16.49      0.8       0.8                     •
           16IR 18 UNJ       9.52       18.0      0.07      16.49      0.7       0.8                     •   •
           16IL 16 UNJ       9.52       16.0      0.09      16.49      1.0       1.2                     •
           16IR 16 UNJ       9.52       16.0      0.09      16.49      1.0       1.2            •        •   •
           16IR 14 UNJ       9.52       14.0      0.10      16.49      1.0       1.1                     •   •
           16IL 12 UNJ       9.52       12.0      0.12      16.49      1.1       1.0                     •
           16IR 12 UNJ       9.52       12.0      0.12      16.49      1.1       1.0                     •   •
           16IR 10 UNJ       9.52       10.0      0.14      16.49      1.1       1.5                     •
           16IR/L 8 UNJ      9.52       8.0       0.19      16.49      1.2       1.6                     •
         •  Thread milling application available only for inserts size 06, 08, 11   •  For Insert Identification System, see pages 638-639
         •  For technical information and detailed cutting data, see pages 711-727
         (1)  Threads per inch
         For tools, see pages: AVC-D-SIR/L (707)  • SIR/L (703)

                                                                       INSL
                                                                  S
          UNJ THREADING FLJ                                     PDX
          Double-Ended, Precision,
          Flat Top Threading Inserts                          60˚             BW
                                                                   RE  3˚
                     NUT                                         Dimensions
             5/16 TP
                 60°
             REmax  0.18042TP
            REmin  0.15011TPSCREW                                                                            IC908
           Designation              TPI (1)      RE          PDX         BW            S          INSL
           FLJ-3020R/L8             8.0          0.48        2.49        4.95         8.74        22.60     •
           FLJ-3014R/L12            12.0         0.32        2.49        4.95         8.74        22.60     •
           FLJ-3010R/L16            16.0         0.24        2.49        4.95         8.74        22.60     •
          •  DMIN according to related boring bar
          (1)  Threads per inch
          For tools, see pages: FLASR/L (708) • FLSR/L (708)













                                                                                                                   681
