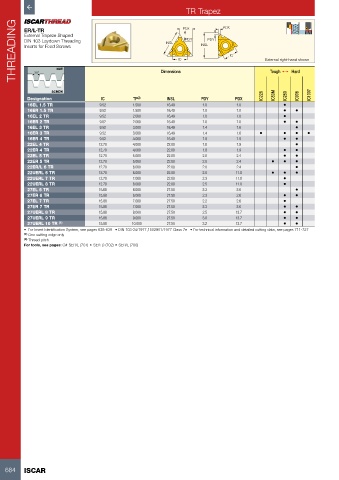

Page 686 - ISCAR(TURNING-CATALOG-42-2022)
P. 686

TR Trapez    PDX


      THREADING  External Trapeze Shaped                  Dimensions IC  PDY  INSL PDY  IC    External right-hand shown
                                                                 PDX
          ER/L-TR
          DIN 103 Laydown Threading
                                                           INSL
          Inserts for Feed Screws



                     NUT
             30°


                   SCREW                                                                        Tough 1   Hard
           Designation              IC          TP (2)      INSL        PDY         PDX      IC228  IC50M  IC250  IC908  IC1007
           16EL 1.5 TR              9.52        1.500       16.49       1.0         1.0              •
           16ER 1.5 TR              9.52        1.500       16.49       1.0         1.0              •   •
           16EL 2 TR                9.52        2.000       16.49       1.0         1.0              •
           16ER 2 TR                9.52        2.000       16.49       1.0         1.0              •   •
           16EL 3 TR                9.52        3.000       16.49       1.4         1.6                  •
           16ER 3 TR                9.52        3.000       16.49       1.4         1.6     •        •   •   •
           16ER 4 TR                9.52        4.000       16.49       1.8         1.9              •   •
           22EL 4 TR                12.70       4.000       22.00       1.8         1.9                  •
           22ER 4 TR                12.70       4.000       22.00       1.8         1.9              •   •
           22EL 5 TR                12.70       5.000       22.00       2.0         2.4              •   •
           22ER 5 TR                12.70       5.000       22.00       2.0         2.4         •    •   •
           22ER/L 6 TR              12.70       6.000       22.00       2.0         2.4                  •
           22UERL 6 TR              12.70       6.000       22.00       2.0         11.0        •    •   •
           22UERL 7 TR              12.70       7.000       22.00       2.3         11.0             •
           22UERL 8 TR              12.70       8.000       22.00       2.5         11.0             •
           27EL 6 TR                15.88       6.000       27.50       2.3         2.6                  •
           27ER 6 TR                15.88       6.000       27.50       2.3         2.6              •   •
           27EL 7 TR                15.88       7.000       27.50       2.2         2.6              •
           27ER 7 TR                15.88       7.000       27.50       2.3         2.6              •   •
           27UERL 8 TR              15.88       8.000       27.50       2.5         13.7             •   •
           27UERL 9 TR              15.88       9.000       27.50       3.0         13.7             •   •
           27UERL 10 TR  (1)        15.88      10.000       27.50       3.2         13.7             •   •
          •  For Insert Identification System, see pages 638-639   • DIN 103 04/1977,1502901/1977 Class 7e   • For technical information and detailed cutting data, see pages 711-727
          (1)  One cutting edge only
          (2)  Thread pitch
          For tools, see pages: C#-SER/L (701) • SER-D (702) • SER/L (700)
