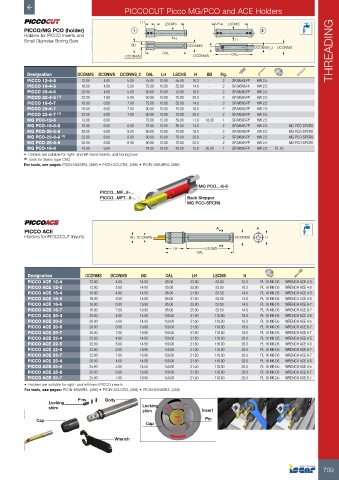

P. 711

PICCOCUT Picco MG/PCO and ACE Holders

                                                  LH       LSCMS             LH  LSCMS
          PICCO/MG PCO (holder)                 1                                            2
          Holders for PICCO Inserts and
          Small Diameter Boring Bars                          H                     H
                                               BD                  DCONMS
                                                                                          DCONWS_2  DCONMS
                                                          OAL                     OAL                                 THREADING
                                             DCONWS                  DCONWS


           Designation      DCONMS  DCONWS  DCONWS_2  OAL  LH  LSCMS  H   BD  Fig.
           PICCO 12-4-5       12.00  4.00     5.00  75.00  10.00  55.00  10.3  -  2  SR M5X4-PF  HW 2.5
           PICCO 16-4-5       16.00  4.00     5.00  75.00  10.00  55.00  14.0  -  2  SR M5X6-PF  HW 2.5
           PICCO 20-4-5       20.00  4.00     5.00  90.00  10.00  70.00  18.0  -  2  SR M5X6-PF  HW 2.5
           PICCO 22-4-5  (1)  22.00  4.00     5.00  90.00  10.00  70.00  20.0  -  2  SR M5X6-PF  HW 2.5
           PICCO 16-6-7       16.00  6.00     7.00  75.00  10.00  55.00  14.0  -  2  SR M5X6-PF  HW 2.5
           PICCO 20-6-7       20.00  6.00     7.00  90.00  10.00  70.00  18.0  -  2  SR M5X6-PF  HW 2.5
           PICCO 22-6-7  (1)  22.00  6.00     7.00  90.00  10.00  70.00  20.0  -  2  SR M5X6-PF  HW 2.5
           MG PCO-12-6        12.00  6.00      -    75.00  15.00  50.80  11.0  18.00  1  SR M5X6-PF  HW 2.5
           MG PCO-16-6-8      16.00  6.00     8.00  75.00  10.00  55.00  14.0  -  2  SR M5X6-PF  HW 2.5  MG PCO-SPCR8
           MG PCO-20-6-8      20.00  6.00     8.00  90.00  10.00  70.00  18.0  -  2  SR M5X6-PF  HW 2.5  MG PCO-SPCR8
           MG PCO-22-6-8  (1)  22.00  6.00    8.00  90.00  10.00  70.00  20.0  -  2  SR M5X6-PF  HW 2.5  MG PCO-SPCR8
           MG PCO-25-6-8      25.00  6.00     8.00  90.00  10.00  70.00  23.0  -  2  SR M5X6-PF  HW 2.5  MG PCO-SPCR8
           MG PCO-16-9        16.00  9.00      -    75.00  15.00  53.00  15.0  20.00  1  SR M5X6-PF  HW 2.5  PL 16
          •  Holders are suitable for right- and left-hand inserts, and boring bars
          (1)  Tools for Swiss-type CNC
          For tools, see pages: PICIN-MGSIR/L (386) • PICIN-SCLCR/L (386) • PICIN-SWUBR/L (386)


                                                                       MG PCO...-6-8
                                    PICCO...MF...8-...
                                    PICCO...MFT...8-...            Back Stopper
                                                                   MG PCO-SPCR8


          PICCO ACE                                                          A             A
          Holders for PICCOCUT Inserts         BD DCONWS                            DCONMS    H

                                                              LH         LSCMS
                                                                      OAL



           Designation         DCONMS   DCONWS     BD      OAL      LH      LSCMS      H
           PICCO ACE 12-4       12.00     4.00    14.50    85.00    23.00    53.00    10.3   PL 16 M6-D5  WRENCH ACE 4-5
           PICCO ACE 12-5       12.00     5.00    14.50    85.00    23.00    53.00    10.3   PL 16 M6-D5  WRENCH ACE 4-5
           PICCO ACE 16-4       16.00     4.00    14.50    85.00    21.50    53.50    14.0   PL 16 M6-D5  WRENCH ACE 4-5
           PICCO ACE 16-5       16.00     5.00    14.50    85.00    21.50    53.00    14.0   PL 16 M6-D5  WRENCH ACE 4-5
           PICCO ACE 16-6       16.00     6.00    19.90    85.00    23.00    53.50    14.0   PL 16 M6-D5  WRENCH ACE 6-7
           PICCO ACE 16-7       16.00     7.00    19.90    85.00    23.00    53.50    14.0   PL 16 M6-D5  WRENCH ACE 6-7
           PICCO ACE 20-4       20.00     4.00    14.50    150.00   21.50   118.00    18.0   PL 16 M6-D5  WRENCH ACE 4-5
           PICCO ACE 20-5       20.00     5.00    14.50    150.00   21.50   118.00    18.0   PL 16 M6-D5  WRENCH ACE 4-5
           PICCO ACE 20-6       20.00     6.00    19.90    150.00   21.50   118.00    18.0   PL 16 M6-D5  WRENCH ACE 6-7
           PICCO ACE 20-7       20.00     7.00    19.90    150.00   21.50   118.00    18.0   PL 16 M6-D5  WRENCH ACE 6-7
           PICCO ACE 22-4       22.00     4.00    14.50    150.00   21.50   118.00    20.0   PL 16 M6-D5  WRENCH ACE 4-5
           PICCO ACE 22-5       22.00     5.00    14.50    150.00   21.50   118.00    20.0   PL 16 M6-D5  WRENCH ACE 4-5
           PICCO ACE 22-6       22.00     6.00    19.90    150.00   21.50   118.00    20.0   PL 16 M6-D5  WRENCH ACE 6-7
           PICCO ACE 22-7       22.00     7.00    19.90    150.00   21.50   118.00    20.0   PL 16 M6-D5  WRENCH ACE 6-7
           PICCO ACE 25-4       25.00     4.00    14.50    150.00   21.50   118.00    20.0   PL 16 M6-D5  WRENCH ACE 4-5
           PICCO ACE 25-5       25.00     5.00    14.50    150.00   21.50   118.00    20.0   PL 16 M6-D5  WRENCH ACE 4-5
           PICCO ACE 25-6       25.00     6.00    19.90    150.00   21.50   118.00    20.0   PL 16 M6-D5  WRENCH ACE 6-7
           PICCO ACE 25-7       25.00     7.00    19.90    150.00   21.50   118.00    20.0   PL 16 M6-D5  WRENCH ACE 6-7
          •  Holders are suitable for right- and left-hand PICCO inserts
          For tools, see pages: PICIN-MGSIR/L (386) • PICIN-SCLCR/L (386) • PICIN-SWUBR/L (386)
                            Pins      Body
                  Locking
                  shim                             Locking
                                                   shim                 Insert
              Cap                                                        Pin
                                                    Cap

                                         Wrench
