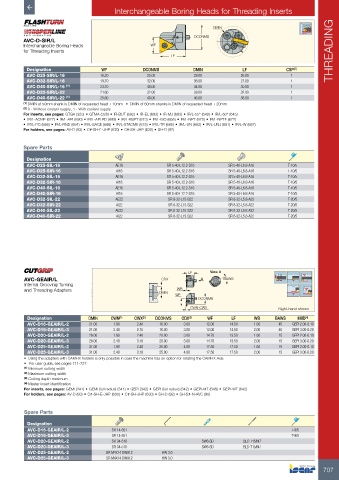

P. 709

Interchangeable Boring Heads for Threading Inserts


                                                                            DMIN
         AVC-D-SIR/L                                                 DCONMS
         Interchangeable Boring Heads                 WF
         for Threading Inserts                                                                                        THREADING
                                                             LF

          Designation                WF            DCONMS            DMIN             LF              CSP (2)
          AVC-D25-SIR/L-16          16.20            25.00           29.00            26.00            1
          AVC-D32-SIR/L-16          19.70            32.00           36.00            27.00            1
          AVC-D40-SIR/L-16  (1)     23.70            40.00           44.00            30.00            1
          AVC-D32-SIR/L-22          21.60            32.00           38.00            32.00            1
          AVC-D40-SIR/L-22  (1)     25.60            40.00           46.00            38.00            1
         (1)  DMIN of 50mm shank is DMIN of requested head + 10mm   •  DMIN of 60mm shanks is DMIN of requested head + 20mm
         (2)  0 - Without coolant supply, 1 - With coolant supply
         For inserts, see pages: GTGA (325) • GTMA (326) • IR-BUT (692) • IR-EL (693) • IR-MJ (683) • IR/L-55° (640) • IR/L-60° (645)
         •  IR/L-ACME (677) • IR/L-API (690) • IR/L-API RD (689) • IR/L-BSPT (673) • IR/L-ISO (655) • IR/L-NPT (670) • IR/L-NPTF (672)
         •  IR/L-PG (686) • IR/L-RND (694) • IR/L-SAGE (686) • IR/L-STACME (675) • IR/L-TR (685) • IR/L-UN (662) • IR/L-UNJ (681) • IR/L-W (667)
         For holders, see pages: AV-D (93) • C#-SH-E-JHP (630) • C#-SH-JHP (630) • SH-D (92)

         Spare Parts
          Designation
          AVC-D25-SIL-16                  AE16              SR 5-40-L12.2-S16    SR 5-40-L6.8-A16     T-10/5
          AVC-D25-SIR-16                  AI16              SR 5-40-L12.2-S16    SR 5-40-L6.8-A16     T-10/5
          AVC-D32-SIL-16                  AE16              SR 5-40-L12.2-S16    SR 5-40-L6.8-A16     T-10/5
          AVC-D32-SIR-16                  AI16              SR 5-40-L12.2-S16    SR 5-40-L6.8-A16     T-10/5
          AVC-D40-SIL-16                  AE16              SR 5-40-L12.2-S16    SR 5-40-L6.8-A16     T-10/5
          AVC-D40-SIR-16                  AI16              SR 5-40-L12.2-S16    SR 5-40-L6.8-A16     T-10/5
          AVC-D32-SIL-22                  AE22              SR 8-32-L15-S22      SR 8-32-L5.8-A22     T-20/5
          AVC-D32-SIR-22                  AI22              SR 8-32-L15-S22      SR 8-32-L5.8-A22     T-20/5
          AVC-D40-SIL-22                  AE22              SR 8-32-L15-S22      SR 8-32-L5.8-A22     T-20/5
          AVC-D40-SIR-22                  AI22              SR 8-32-L15-S22      SR 8-32-L5.8-A22     T-20/5









                                                                   LF      View A
          AVC-GEAIR/L                                     CDX           A       BAWS
          Internal Grooving Turning
          and Threading Adapters                               WB
                                                         DMIN
                                                               WF
                                                                       DCONMS
                                                                    CWN-CWX                        Right-hand shown
           Designation          DMIN    CWN (1)  CWX (2)  DCONMS  CDX (3)  WF     LF      WB      BAWS   MIID (4)
           AVC-D16-GEAIR/L-2    21.00    1.90    2.40    16.00    3.00   12.00    14.50   1.60     45   GEPI 2.00-0.10
           AVC-D16-GEAIR/L-3    21.00    2.40    2.70    16.00    3.00   12.00    14.50   2.00     45   GEPI 3.00-0.20
           AVC-D20-GEAIR/L-2    26.00    1.90    2.40    20.00    3.00   14.70    13.50   1.60     15   GEPI 2.00-0.10
           AVC-D20-GEAIR/L-3    26.00    2.40    3.18    20.00    3.00   14.70    13.50   2.00     15   GEPI 3.00-0.20
           AVC-D25-GEAIR/L-2    31.00    1.90    2.40    25.00    4.00   17.50    17.50   1.60     15   GEPI 2.00-0.10
           AVC-D25-GEAIR/L-3    31.00    2.40    3.18    25.00    4.00   17.50    17.50   2.00     15   GEPI 3.00-0.20
          •  Using the adapters with CAMFIX holders is only possible in case the machine has an option for rotating the CAMFIX Axis.
          •   For user guide, see pages 711-727
          (1)  Minimum cutting width
          (2)  Maximum cutting width
          (3)  Cutting depth maximum
          (4)  Master insert identification
          For inserts, see pages: GEMI (341) • GEMI (full radius) (341) • GEPI (342) • GEPI (full radius) (342) • GEPI-MT (648) • GEPI-WT (642)
          For holders, see pages: AV-D (93) • C#-SH-E-JHP (630) • C#-SH-JHP (630) • SH-D (92) • SH-S#-N-AVC (90)

          Spare Parts
           Designation
           AVC-D16-GEAIR/L-2            SR 14-551                                                      T-9/5
           AVC-D16-GEAIR/L-3            SR 14-551                                                      T-9/5
           AVC-D20-GEAIR/L-2            SR 34-510                       SW6-SD        BLD T15/M7
           AVC-D20-GEAIR/L-3            SR 34-510                       SW6-SD        BLD T15/M7
           AVC-D25-GEAIR/L-2          SR M4X14 DIN912     HW 3.0
           AVC-D25-GEAIR/L-3          SR M4X14 DIN912     HW 3.0
