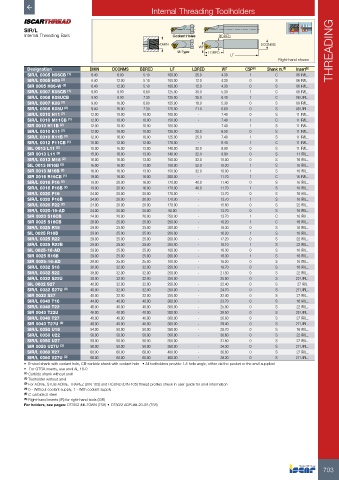

Page 705 - ISCAR(TURNING-CATALOG-42-2022)
P. 705

Internal Threading Toolholders


          SIR/L
          Internal Threading Bars                             Coolant Holes   BDRED
                                                         DMIN                                DCONMS
                                                                       WF
                                                               U-Type     LDRED                                       THREADING
                                                                                  LF
                                                                                                   Right-hand shown
           Designation           DMIN   DCONMS    BDRED      LF      LDRED     WF      CSP (4)  Shank m. (5)  Insert (6)
           SIR/L 0005 H06CB  (1)  6.40    6.00     5.10     100.00    25.0     4.30      1        C      06 IR/IL..
           SIR/L 0005 H06  (2)   6.40     12.00    5.10     100.00    12.0     4.30      0        S      06 IR/IL..
           SIR 0005 H06-W  (2)   6.40     12.00    5.10     100.00    12.0     4.30      0        S      06 IR/IL..
           SIR/L 0007 K08CB  (1)  9.00    8.00     6.60     125.00    30.0     5.30      1        C      08 IR/IL..
           SIR/L 0008 K08UCB     9.00     8.00     7.30     125.00    35.0     6.40      1        C      08 UIRL..
           SIR/L 0007 K08  (2)   9.00     16.00    6.60     125.00    18.0     5.30      0        S      08 IR/IL..
           SIR/L 0008 K08U  (2)  9.00     16.00    7.30     125.00    21.0     6.60      0        S      08 UIRL..
           SIR/L 0010 H11  (2)   12.00    10.00    10.00    100.00     -       7.40      0        S      11 IR/IL..
           SIR/L 0010 M11CB  (1)  12.00   10.00    10.00    150.00     -       7.40      1        C      11 IR/IL..
           SIR 0010 H11B  (2)    12.00    10.00    10.00    100.00     -       7.40      1        S      11 IR/IL..
           SIR/L 0010 K11  (2)   12.00    16.00    10.00    125.00    25.0     6.50      0        S      11 IR/IL..
           SIR/L 0010 K11B  (2)  12.00    16.00    10.00    125.00    25.0     7.40      1        S      11 IR/IL..
           SIR/L 0012 P11CB  (1)  15.00   12.00    12.00    170.00     -       8.40      1        C      11 IR/IL..
           SIL 0013 L11  (2)     15.00    16.00    13.00    140.00    32.0     8.90      0        S      11 IR/IL..
           SIR 0013 L11  (2)     15.00    16.00    13.00    140.00    32.0     8.90      0        S      11 IR/L..
           SIR/L 0013 M16  (2)   16.00    16.00    13.00    150.00    32.0    10.00      0        S      16 IR/L..
           SIL 0013 M16B  (2)    16.00    16.00    13.00    150.00    32.0    10.20      1        S      16 IR/L..
           SIR 0013 M16B  (2)    16.00    16.00    13.00    150.00    32.0    10.00      1        S      16 IR/L..
           SIR 0016 R16CB  (1)   19.00    16.00    16.00    200.00     -      11.70      1        C      16 IR/IL..
           SIR/L 0016 P16  (2)   19.00    20.00    16.00    170.00    40.0    11.40      0        S      16 IR/L..
           SIR/L 0016 P16B  (2)  19.00    20.00    16.00    170.00    40.0    11.70      1        S      16 IR/L..
           SIR/L 0020 P16        24.00    20.00    20.00    170.00     -      13.70      0        S      16 IR/L..
           SIR/L 0020 P16B       24.00    20.00    20.00    170.00     -      13.70      1        S      16 IR/L..
           SIR/L 0020 P22  (2)   24.00    20.00    20.00    170.00     -      15.60      0        S      22 IR/L..
           SIR/L 0020-16-AD      24.00    20.00    20.00    80.00      -      13.70      0        S      16 IR/L..
           SIR 0020 S16CB        24.00    20.00    20.00    250.00     -      13.70      1        C      16 IR/L..
           SIR 0025 S16CB        28.00    25.00    25.00    250.00     -      16.20      1        C      16 IR/L..
           SIR/L 0025 R16        29.00    25.00    25.00    200.00     -      16.30      0        S      16 IR/L..
           SIL 0025 R16B         29.00    25.00    25.00    200.00     -      16.20      1        S      16 IR/L..
           SIR/L 0025 R22        29.00    25.00    25.00    200.00     -      17.20      0        S      22 IR/L..
           SIR/L 0025 R22B       29.00    25.00    25.00    200.00     -      18.10      1        S      22 IR/L..
           SIL 0025-16-AD        29.00    25.00    25.00    100.00     -      16.30      0        S      16 IR/L..
           SIR 0025 R16B         29.00    25.00    25.00    200.00     -      16.30      1        S      16 IR/L..
           SIR 0025-16-AD        29.00    25.00    25.00    100.00     -      16.20      0        S      16 IR/L..
           SIR/L 0032 S16        36.00    32.00    32.00    250.00     -      19.70      0        S      16 IR/L..
           SIR/L 0032 S22        38.00    32.00    32.00    250.00     -      21.50      0        S      22 IR/L..
           SIR/L 0032 S22U       38.00    32.00    32.00    250.00     -      25.50      0        S      22 UIRL..
           SIL 0032 S27          40.00    32.00    32.00    250.00     -      22.40      0        S      27 IR/L
           SIR/L 0032 S27U  (3)  40.00    32.00    32.00    250.00     -      24.70      0        S      27 UIRL..
           SIR 0032 S27          40.00    32.00    32.00    250.00     -      22.40      0        S      27 IR/L..
           SIR/L 0040 T16        44.00    40.00    40.00    300.00     -      23.70      0        S      16 IR/L..
           SIR/L 0040 T22        46.00    40.00    40.00    300.00     -      25.80      0        S      22 IR/L..
           SIR 0040 T22U         46.00    40.00    40.00    300.00     -      29.50      0        S      22 UIRL..
           SIR/L 0040 T27        48.00    40.00    40.00    300.00     -      26.60      0        S      27 IR/L..
           SIR 0040 T27U  (3)    48.00    40.00    40.00    300.00     -      29.40      0        S      27 UIRL..
           SIR/L 0050 U16        54.00    50.00    50.00    350.00     -      28.70      0        S      16 IR/L..
           SIR/L 0050 U22        56.00    50.00    50.00    350.00     -      30.60      0        S      22 IR/L..
           SIR/L 0050 U27        58.00    50.00    50.00    350.00     -      31.60      0        S      27 IR/L..
           SIR 0050 U27U  (3)    58.00    50.00    50.00    350.00     -      34.30      0        S      27 UIRL..
           SIR/L 0060 V27        68.00    60.00    60.00    400.00     -      36.60      0        S      27 IR/L..
           SIR/L 0060 V27U  (3)  68.00    60.00    60.00    400.00     -      39.30      0        S      27 UIRL..
          •  B-steel shank with coolant hole, CB-carbide shank with coolant hole   • All toolholders provide 1.5 helix angle, either via the pocket or the anvil supplied
          •   For GTGA inserts, use anvil AL 16-0
          (1)  Carbide shank without anvil
          (2)  Toolholder without anvil
          (3)  For ACME, STUB ACME, TRAPEZ (DIN 103) and ROUND (DIN 405) thread profiles check in user guide for anvil information
          (4)  0 - Without coolant supply, 1 - With coolant supply
          (5)  C-carbide,S-steel
          (6)  Right-hand inserts (IR) for right-hand tools (SIR)
          For holders, see pages: DT30/2 ##L70WN (758) • DT30/2 ADR-##-20-55 (758)
