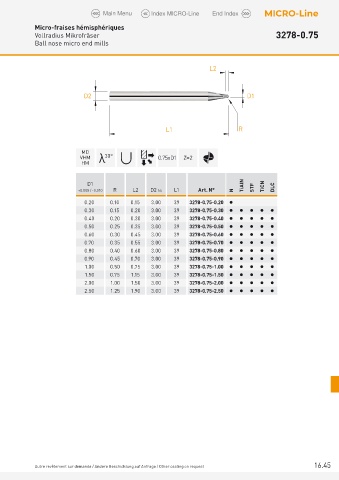

Micro-fraises hémisphériques
Vollradius Mikrofräser 3278-0.75
Ball nose micro end mills

L2

D2 D1

L1 R

MD
VHM λ 30° 0.75xD1 Z=2
HM

D1 TiAlN
+0.005 / -0.010 R L 2 D 2 h4 L1 Art. N° N STF TiCN DLC
0.20 0.10 0.15 3.00 39 3278-0.75-0.20 
0.30 0.15 0.20 3.00 39 3278-0.75-0.30     
0.40 0.20 0.30 3.00 39 3278-0.75-0.40     
0.50 0.25 0.35 3.00 39 3278-0.75-0.50     
0.60 0.30 0.45 3.00 39 3278-0.75-0.60     
0.70 0.35 0.55 3.00 39 3278-0.75-0.70     
0.80 0.40 0.60 3.00 39 3278-0.75-0.80     
0.90 0.45 0.70 3.00 39 3278-0.75-0.90     
1.00 0.50 0.75 3.00 39 3278-0.75-1.00     
1.50 0.75 1.15 3.00 39 3278-0.75-1.50     
2.00 1.00 1.50 3.00 39 3278-0.75-2.00     
2.50 1.25 1.90 3.00 39 3278-0.75-2.50     

Autre revêtement sur demande / Andere Beschichtung auf Anfrage / Other coating on request 16.45
