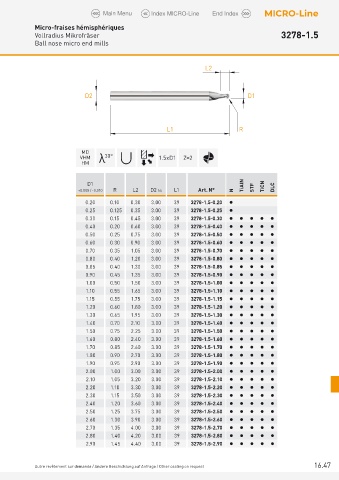

Micro-fraises hémisphériques
Vollradius Mikrofräser 3278-1.5
Ball nose micro end mills

L2

D2 D1

L1 R

MD
VHM λ 30° 1.5xD1 Z=2
HM

D1 TiAlN
+0.005 / -0.010 R L 2 D 2 h4 L1 Art. N° N STF TiCN DLC
0.20 0.10 0.30 3.00 39 3278-1.5-0.20 
0.25 0.125 0.35 3.00 39 3278-1.5-0.25 
0.30 0.15 0.45 3.00 39 3278-1.5-0.30     
0.40 0.20 0.60 3.00 39 3278-1.5-0.40     
0.50 0.25 0.75 3.00 39 3278-1.5-0.50     
0.60 0.30 0.90 3.00 39 3278-1.5-0.60     
0.70 0.35 1.05 3.00 39 3278-1.5-0.70     
0.80 0.40 1.20 3.00 39 3278-1.5-0.80     
0.85 0.40 1.30 3.00 39 3278-1.5-0.85     
0.90 0.45 1.35 3.00 39 3278-1.5-0.90     
1.00 0.50 1.50 3.00 39 3278-1.5-1.00     
1.10 0.55 1.65 3.00 39 3278-1.5-1.10     
1.15 0.55 1.75 3.00 39 3278-1.5-1.15     
1.20 0.60 1.80 3.00 39 3278-1.5-1.20     
1.30 0.65 1.95 3.00 39 3278-1.5-1.30     
1.40 0.70 2.10 3.00 39 3278-1.5-1.40     
1.50 0.75 2.25 3.00 39 3278-1.5-1.50     
1.60 0.80 2.40 3.00 39 3278-1.5-1.60     
1.70 0.85 2.60 3.00 39 3278-1.5-1.70     
1.80 0.90 2.70 3.00 39 3278-1.5-1.80     
1.90 0.95 2.90 3.00 39 3278-1.5-1.90     
2.00 1.00 3.00 3.00 39 3278-1.5-2.00     
2.10 1.05 3.20 3.00 39 3278-1.5-2.10     
2.20 1.10 3.30 3.00 39 3278-1.5-2.20     
2.30 1.15 3.50 3.00 39 3278-1.5-2.30     
2.40 1.20 3.60 3.00 39 3278-1.5-2.40     
2.50 1.25 3.75 3.00 39 3278-1.5-2.50     
2.60 1.30 3.90 3.00 39 3278-1.5-2.60     
2.70 1.35 4.00 3.00 39 3278-1.5-2.70     
2.80 1.40 4.20 3.00 39 3278-1.5-2.80     
2.90 1.45 4.40 3.00 39 3278-1.5-2.90     

Autre revêtement sur demande / Andere Beschichtung auf Anfrage / Other coating on request 16.47
