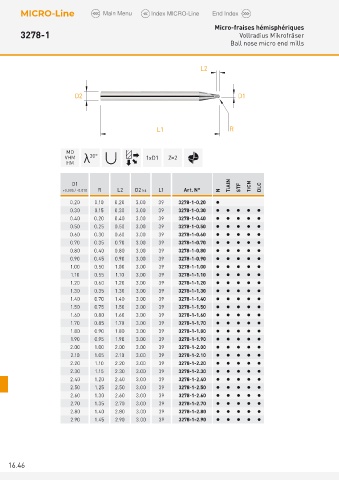

Micro-fraises hémisphériques
3278-1 Vollradius Mikrofräser
Ball nose micro end mills

L2

D2 D1

L1 R

MD
VHM λ 30° 1xD1 Z=2
HM

D1 TiAlN
+0.005 / -0.010 R L 2 D 2 h4 L1 Art. N° N STF TiCN DLC
0.20 0.10 0.20 3.00 39 3278-1-0.20 
0.30 0.15 0.30 3.00 39 3278-1-0.30     
0.40 0.20 0.40 3.00 39 3278-1-0.40     
0.50 0.25 0.50 3.00 39 3278-1-0.50     
0.60 0.30 0.60 3.00 39 3278-1-0.60     
0.70 0.35 0.70 3.00 39 3278-1-0.70     
0.80 0.40 0.80 3.00 39 3278-1-0.80     
0.90 0.45 0.90 3.00 39 3278-1-0.90     
1.00 0.50 1.00 3.00 39 3278-1-1.00     
1.10 0.55 1.10 3.00 39 3278-1-1.10     
1.20 0.60 1.20 3.00 39 3278-1-1.20     
1.30 0.35 1.30 3.00 39 3278-1-1.30     
1.40 0.70 1.40 3.00 39 3278-1-1.40     
1.50 0.75 1.50 3.00 39 3278-1-1.50     
1.60 0.80 1.60 3.00 39 3278-1-1.60     
1.70 0.85 1.70 3.00 39 3278-1-1.70     
1.80 0.90 1.80 3.00 39 3278-1-1.80     
1.90 0.95 1.90 3.00 39 3278-1-1.90     
2.00 1.00 2.00 3.00 39 3278-1-2.00     
2.10 1.05 2.10 3.00 39 3278-1-2.10     
2.20 1.10 2.20 3.00 39 3278-1-2.20     
2.30 1.15 2.30 3.00 39 3278-1-2.30     
2.40 1.20 2.40 3.00 39 3278-1-2.40     
2.50 1.25 2.50 3.00 39 3278-1-2.50     
2.60 1.30 2.60 3.00 39 3278-1-2.60     
2.70 1.35 2.70 3.00 39 3278-1-2.70     
2.80 1.40 2.80 3.00 39 3278-1-2.80     
2.90 1.45 2.90 3.00 39 3278-1-2.90     

16.46
