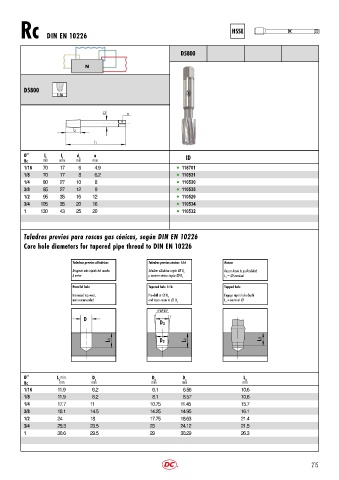

Page 218 - DC_SWISS(Catalogue_TM_ES-EN)

HSSE DC
Rc DIN EN 10226

D5800

N

D5800
1:16

Ø’’ l l d a ID
2
1
Rc mm mm mm 2 mm
1/16 70 17 6 4.9 l 118701
1/8 70 17 8 6.2 l 110531
1/4 80 27 10 8 l 110530
3/8 85 27 12 9 l 110535
1/2 95 35 16 12 l 110529
3/4 105 35 20 16 l 110534
1 130 43 25 20 l 110532

Taladros previos para roscas gas cónicas, según DIN EN 10226
Core hole diameters for tapered pipe thread to DIN EN 10226

Taladros previos cilíndricos Taladros previos cónicos 1:16 Roscar
Desgaste más rápido del macho. Taladrar cilíndrico según Ø D Roscar hasta la profundidad
2
A evitar y escariar cónico según Ø D L = Ø nominal
3 2
Parallel hole Tapered hole 1:16 Tapped hole
Increased tap wear, Pre-drill at Ø D 2 Engage tap to hole depth
not recommended and taper-ream to Ø D L = nominal Ø
3 2

Ø’’ L min. D 1 D 2 D 3 L 2
1
Rc mm mm mm mm mm
1/16 11.9 6.2 6.1 6.56 10.6
1/8 11.9 8.2 8.1 8.57 10.6
1/4 17.7 11 10.75 11.45 15.7
3/8 18.1 14.5 14.25 14.95 16.1
1/2 24 18 17.75 18.63 21.4
3/4 25.3 23.5 23 24.12 21.5
1 30.6 29.5 29 30.29 26.3
