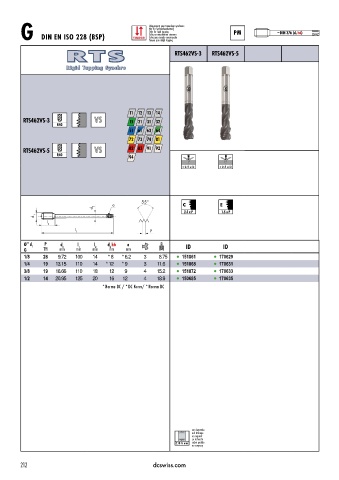

P. 215
Uniquement pour taraudage synchrone
Nur für Sychronbearbeitung
Only for rigid tapping PM DIN 376 (d2 h6)
G DIN EN ISO 228 (BSP) SYNCHRO Solo per maschiatura sincrona ~
Solo para roscado sincronizado
Только для ridgid tapping
RT S RTS462VS 3 RTS462VS 5
Rigid Tapping Sy nc hro
11 12 13 14
RTS462VS-3 VS 15 21 31 32
R40
51 61 63
72 73 74 81
RTS462VS-5 VS 82 83 91 92
R40 94
< 2.5 x D < 2.5 x D
a C
d 2
2.5 x P
d 1
l 2
l P
1
Ø’’ d 1 P d 1 l 1 l 2 d h6 a ID ID
2
G TPI mm mm mm mm mm
1/8 28 9.72 100 14 * 8 * 6.2 3 8.75 l 151861 l 170629
1/4 19 13.15 110 14 * 12 * 9 3 11.6 l 151868 l 170631
3/8 19 16.66 110 18 12 9 4 15.2 l 151872 l 170633
1/2 14 20.95 125 20 16 12 4 18.9 l 150685 l 170635
* Norme DC / * DC Norm/ * Norma DC
sur demande
auf Anfrage
on request
su richiesta
> Ø 6 mm sobre pedido
по запросу
