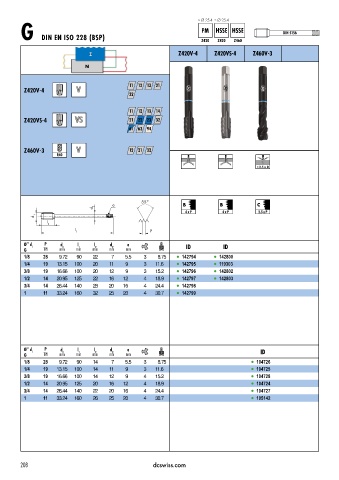

P. 211

< Ø 25.4  > Ø 25.4
                                                                        PM HSSE    HSSE             DIN 5156
        G DIN EN ISO 228 (BSP)                                          Z420  Z420  Z460


                                Z                               Z420V 4     Z420VS 4      Z460V 3

                               N



         Z420V 4            V                 11 12 13 21
                                              32


                                              11 12 13 14
         Z420VS 4          VS                 21 22 23 32
                                              61  63 94


         Z460V 3            V                 12 21 32
                     R40

                                                                                           < 2.5 x D






                                        a                        B            B            C
                                  d 2
                                                                  4 x P        4 x P        2.5 x P
             d 1
                  l 2
                           l                          P
                            1
         Ø’’ d 1  P   d 1   l 1   l 2   d 2   a                   ID           ID
         G      TPI   mm    mm    mm   mm    mm
         1/8    28    9.72  90    22    7    5.5    3   8.75   l 142794     l 142800
         1/4    19   13.15  100   20   11    9      3   11.6   l 142795     l 119303
         3/8    19   16.66  100   20   12    9      3   15.2   l 142796     l 142802
         1/2    14   20.95  125   22   16   12      4   18.9   l 142797     l 142803
         3/4    14   26.44  140   28   20   16      4   24.4   l 142798
         1      11   33.24  160   32   25   20      4   30.7   l 142799











         Ø’’ d 1  P   d 1   l 1   l 2   d 2   a                                             ID
         G      TPI   mm    mm    mm   mm    mm
         1/8    28    9.72  90    14    7    5.5    3   8.75                             l 104726
         1/4    19   13.15  100   14   11    9      3   11.6                             l 104725
         3/8    19   16.66  100   14   12    9      4   15.2                             l 104728
         1/2    14   20.95  125   20   16   12      4   18.9                             l 104724
         3/4    14   26.44  140   22   20   16      4   24.4                             l 104727
         1      11   33.24  160   26   25   20      4   30.7                             l 105142
