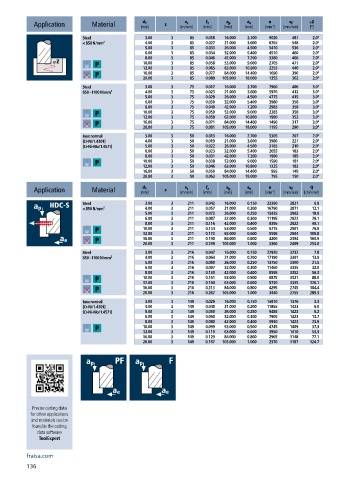

Page 138 - 21-036 APPLITEC catalogue.indb

f z
a p
d 1
v c
v f
n
a e
Application Material [mm] z [m/min] [mm] [mm] [mm] [min ] -1 [mm/min] jZ
[°]
Steel 3.00 3 85 0.018 16.000 2.700 9020 487 2.0°
< 850 N/mm² 4.00 3 85 0.027 21.000 3.600 6765 548 2.0°
5.00 3 85 0.033 26.000 4.500 5410 536 2.0°
6.00 3 85 0.034 32.000 5.400 4510 460 2.0°
8.00 3 85 0.046 42.000 7.200 3380 466 2.0°
10.00 3 85 0.058 53.000 9.000 2705 471 2.0°
12.00 3 85 0.065 63.000 10.800 2255 440 2.0°
16.00 3 85 0.077 84.000 14.400 1690 390 2.0°
20.00 3 85 0.089 105.000 18.000 1355 362 2.0°
Steel 3.00 3 75 0.017 16.000 2.700 7960 406 3.0°
850 - 1100 N/mm² 4.00 3 75 0.023 21.000 3.600 5970 412 3.0°
5.00 3 75 0.029 26.000 4.500 4775 415 3.0°
6.00 3 75 0.030 32.000 5.400 3980 358 3.0°
8.00 3 75 0.040 42.000 7.200 2985 358 3.0°
10.00 3 75 0.050 53.000 9.000 2385 358 3.0°
12.00 3 75 0.059 63.000 10.800 1990 352 3.0°
16.00 3 75 0.071 84.000 14.400 1490 317 3.0°
20.00 3 75 0.081 105.000 18.000 1195 290 3.0°
Inox normal 3.00 3 50 0.013 16.000 2.700 5305 207 2.0°
[Cr-Ni/1.4301] 4.00 3 50 0.019 21.000 3.600 3980 227 2.0°
[Cr-Ni-Mo/1.4571] 5.00 3 50 0.022 26.000 4.500 3185 210 2.0°
6.00 3 50 0.023 32.000 5.400 2655 183 2.0°
8.00 3 50 0.031 42.000 7.200 1990 185 2.0°
10.00 3 50 0.038 53.000 9.000 1590 181 2.0°
12.00 3 50 0.046 63.000 10.800 1325 183 2.0°
16.00 3 50 0.050 84.000 14.400 995 149 2.0°
20.00 3 50 0.063 105.000 18.000 795 150 2.0°
f z
Q
v c
d 1
n
v f
a p
a e
Application Material [mm] z [m/min] [mm] [mm] [mm] [min ] -1 [mm/min] [cm /min]
3
Steel 3.00 3 211 0.042 16.000 0.150 22390 2821 6.8
< 850 N/mm² 4.00 3 211 0.057 21.000 0.200 16790 2871 12.1
5.00 3 211 0.072 26.000 0.250 13435 2902 18.9
6.00 3 211 0.087 32.000 0.300 11195 2922 28.1
8.00 3 211 0.116 42.000 0.400 8395 2922 49.1
10.00 3 211 0.144 53.000 0.500 6715 2901 76.9
12.00 3 211 0.173 63.000 0.600 5595 2904 109.8
16.00 3 211 0.190 84.000 0.800 4200 2394 160.9
20.00 3 211 0.239 105.000 1.000 3360 2409 253.0
Steel 3.00 3 216 0.047 16.000 0.150 22920 3232 7.8
850 - 1100 N/mm² 4.00 3 216 0.064 21.000 0.200 17190 3301 13.9
5.00 3 216 0.080 26.000 0.250 13750 3300 21.5
6.00 3 216 0.097 32.000 0.300 11460 3335 32.0
8.00 3 216 0.130 42.000 0.400 8595 3352 56.3
10.00 3 216 0.161 53.000 0.500 6875 3321 88.0
12.00 3 216 0.194 63.000 0.600 5730 3335 126.1
16.00 3 216 0.213 84.000 0.800 4295 2745 184.4
20.00 3 216 0.267 105.000 1.000 3440 2755 289.3
Inox normal 3.00 3 149 0.029 16.000 0.150 15810 1376 3.3
[Cr-Ni/1.4301] 4.00 3 149 0.040 21.000 0.200 11855 1423 6.0
[Cr-Ni-Mo/1.4571] 5.00 3 149 0.050 26.000 0.250 9485 1423 9.2
6.00 3 149 0.060 32.000 0.300 7905 1423 13.7
8.00 3 149 0.080 42.000 0.400 5930 1423 23.9
10.00 3 149 0.099 53.000 0.500 4745 1409 37.3
12.00 3 149 0.119 63.000 0.600 3950 1410 53.3
16.00 3 149 0.129 84.000 0.800 2965 1148 77.1
20.00 3 149 0.167 105.000 1.000 2370 1187 124.7
Precise cutting data
for other applications
and materials can be
found in the cutting
data software
ToolExpert
fraisa.com
136
