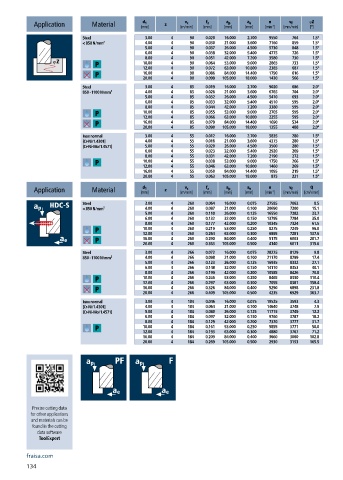

Page 136 - 21-036 APPLITEC catalogue.indb

f z
a p
d 1
v c
v f
n
a e
Application Material [mm] z [m/min] [mm] [mm] [mm] [min ] -1 [mm/min] jZ
[°]
Steel 3.00 4 90 0.020 16.000 2.700 9550 764 1.5°
< 850 N/mm² 4.00 4 90 0.030 21.000 3.600 7160 859 1.5°
5.00 4 90 0.037 26.000 4.500 5730 848 1.5°
6.00 4 90 0.038 32.000 5.400 4775 726 1.5°
8.00 4 90 0.051 42.000 7.200 3580 730 1.5°
10.00 4 90 0.064 53.000 9.000 2865 733 1.5°
12.00 4 90 0.072 63.000 10.800 2385 687 1.5°
16.00 4 90 0.086 84.000 14.400 1790 616 1.5°
20.00 4 90 0.099 105.000 18.000 1430 566 1.5°
Steel 3.00 4 85 0.019 16.000 2.700 9020 686 2.0°
850 - 1100 N/mm² 4.00 4 85 0.026 21.000 3.600 6765 704 2.0°
5.00 4 85 0.032 26.000 4.500 5410 693 2.0°
6.00 4 85 0.033 32.000 5.400 4510 595 2.0°
8.00 4 85 0.044 42.000 7.200 3380 595 2.0°
10.00 4 85 0.055 53.000 9.000 2705 595 2.0°
12.00 4 85 0.066 63.000 10.800 2255 595 2.0°
16.00 4 85 0.079 84.000 14.400 1690 534 2.0°
20.00 4 85 0.090 105.000 18.000 1355 488 2.0°
Inox normal 3.00 4 55 0.012 16.000 2.700 5835 280 1.5°
[Cr-Ni/1.4301] 4.00 4 55 0.016 21.000 3.600 4375 280 1.5°
[Cr-Ni-Mo/1.4571] 5.00 4 55 0.020 26.000 4.500 3500 280 1.5°
6.00 4 55 0.023 32.000 5.400 2920 269 1.5°
8.00 4 55 0.031 42.000 7.200 2190 272 1.5°
10.00 4 55 0.038 53.000 9.000 1750 266 1.5°
12.00 4 55 0.046 63.000 10.800 1460 269 1.5°
16.00 4 55 0.050 84.000 14.400 1095 219 1.5°
20.00 4 55 0.063 105.000 18.000 875 221 1.5°
a p
a e
v c
f z
n
Q
v f
d 1
Application Material [mm] z [m/min] [mm] [mm] [mm] [min ] -1 [mm/min] [cm /min]
3
Steel 3.00 4 260 0.064 16.000 0.075 27585 7062 8.5
< 850 N/mm² 4.00 4 260 0.087 21.000 0.100 20690 7200 15.1
5.00 4 260 0.110 26.000 0.125 16550 7282 23.7
6.00 4 260 0.132 32.000 0.150 13795 7284 35.0
8.00 4 260 0.177 42.000 0.200 10345 7324 61.5
10.00 4 260 0.219 53.000 0.250 8275 7249 96.0
12.00 4 260 0.264 63.000 0.300 6895 7281 137.6
16.00 4 260 0.290 84.000 0.400 5175 6003 201.7
20.00 4 260 0.363 105.000 0.500 4140 6011 315.6
Steel 3.00 4 266 0.072 16.000 0.075 28225 8129 9.8
850 - 1100 N/mm² 4.00 4 266 0.098 21.000 0.100 21170 8299 17.4
5.00 4 266 0.123 26.000 0.125 16935 8332 27.1
6.00 4 266 0.148 32.000 0.150 14110 8353 40.1
8.00 4 266 0.199 42.000 0.200 10585 8426 70.8
10.00 4 266 0.246 53.000 0.250 8465 8330 110.4
12.00 4 266 0.297 63.000 0.300 7055 8381 158.4
16.00 4 266 0.326 84.000 0.400 5290 6898 231.8
20.00 4 266 0.409 105.000 0.500 4235 6929 363.7
Inox normal 3.00 4 184 0.046 16.000 0.075 19525 3593 4.3
[Cr-Ni/1.4301] 4.00 4 184 0.064 21.000 0.100 14640 3748 7.9
[Cr-Ni-Mo/1.4571] 5.00 4 184 0.080 26.000 0.125 11715 3749 12.2
6.00 4 184 0.097 32.000 0.150 9760 3787 18.2
8.00 4 184 0.129 42.000 0.200 7320 3777 31.7
10.00 4 184 0.161 53.000 0.250 5855 3771 50.0
12.00 4 184 0.193 63.000 0.300 4880 3767 71.2
16.00 4 184 0.209 84.000 0.400 3660 3060 102.8
20.00 4 184 0.269 105.000 0.500 2930 3153 165.5
Precise cutting data
for other applications
and materials can be
found in the cutting
data software
ToolExpert
fraisa.com
134
