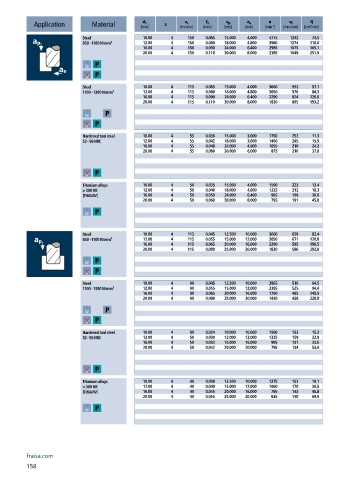

Page 160 - 21-036 APPLITEC catalogue.indb
P. 160
f z
a p
d 1
v c
v f
Q
a e
n
Application Material [mm] z [m/min] [mm] [mm] [mm] [min ] -1 [mm/min] [cm /min]
3
Steel 10.00 4 150 0.065 15.000 4.000 4775 1242 74.5
850 - 1100 N/mm² 12.00 4 150 0.080 18.000 4.800 3980 1274 110.0
16.00 4 150 0.090 24.000 6.400 2985 1075 165.1
20.00 4 150 0.110 30.000 8.000 2385 1049 251.9
Steel 10.00 4 115 0.065 15.000 4.000 3660 952 57.1
1100 - 1300 N/mm² 12.00 4 115 0.080 18.000 4.800 3050 976 84.3
16.00 4 115 0.090 24.000 6.400 2290 824 126.6
20.00 4 115 0.110 30.000 8.000 1830 805 193.2
Hardened tool steel 10.00 4 55 0.036 15.000 3.000 1750 252 11.3
52 - 56 HRC 12.00 4 55 0.042 18.000 3.600 1460 245 15.9
16.00 4 55 0.048 24.000 4.800 1095 210 24.2
20.00 4 55 0.060 30.000 6.000 875 210 37.8
Titanium alloys 10.00 4 50 0.035 15.000 4.000 1590 223 13.4
> 300 HB 12.00 4 50 0.040 18.000 4.800 1325 212 18.3
[Ti6Al4V] 16.00 4 50 0.050 24.000 6.400 995 199 30.6
20.00 4 50 0.060 30.000 8.000 795 191 45.8
Steel 10.00 4 115 0.045 12.500 10.000 3660 659 82.4
850 - 1100 N/mm² 12.00 4 115 0.055 15.000 12.000 3050 671 120.8
16.00 4 115 0.065 20.000 16.000 2290 595 190.5
20.00 4 115 0.080 25.000 20.000 1830 586 292.8
Steel 10.00 4 90 0.045 12.500 10.000 2865 516 64.5
1100 - 1300 N/mm² 12.00 4 90 0.055 15.000 12.000 2385 525 94.4
16.00 4 90 0.065 20.000 16.000 1790 465 148.9
20.00 4 90 0.080 25.000 20.000 1430 458 228.8
Hardened tool steel 10.00 4 50 0.024 10.000 10.000 1590 153 15.3
52 - 56 HRC 12.00 4 50 0.030 12.000 12.000 1325 159 22.9
16.00 4 50 0.033 16.000 16.000 995 131 33.6
20.00 4 50 0.042 20.000 20.000 795 134 53.4
Titanium alloys 10.00 4 40 0.030 12.500 10.000 1275 153 19.1
> 300 HB 12.00 4 40 0.040 15.000 12.000 1060 170 30.5
[Ti6Al4V] 16.00 4 40 0.045 20.000 16.000 795 143 45.8
20.00 4 40 0.055 25.000 20.000 635 140 69.9
fraisa.com
158
