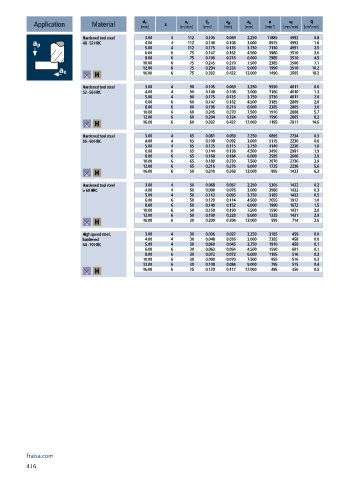

Page 418 - 21-036 APPLITEC catalogue.indb

a e
n
v f
d 1
a p
f z
v c
Q
Application Material [mm] z [m/min] [mm] [mm] [mm] [min ] -1 [mm/min] [cm /min]
3
Hardened tool steel 3.00 4 112 0.105 0.069 2.250 11885 4992 0.8
48 - 52 HRC 4.00 4 112 0.140 0.108 3.000 8915 4992 1.6
5.00 4 112 0.175 0.135 3.750 7130 4991 2.5
6.00 6 75 0.147 0.162 4.500 3980 3510 2.6
8.00 6 75 0.196 0.216 6.000 2985 3510 4.5
10.00 6 75 0.245 0.270 7.500 2385 3506 7.1
12.00 6 75 0.294 0.324 9.000 1990 3510 10.2
16.00 6 75 0.392 0.432 12.000 1490 3505 18.2
Hardened tool steel 3.00 4 90 0.105 0.069 2.250 9550 4011 0.6
52 - 56 HRC 4.00 4 90 0.140 0.108 3.000 7160 4010 1.3
5.00 4 90 0.175 0.135 3.750 5730 4011 2.0
6.00 6 60 0.147 0.162 4.500 3185 2809 2.0
8.00 6 60 0.196 0.216 6.000 2385 2805 3.6
10.00 6 60 0.245 0.270 7.500 1910 2808 5.7
12.00 6 60 0.294 0.324 9.000 1590 2805 8.2
16.00 6 60 0.392 0.432 12.000 1195 2811 14.6
Hardened tool steel 3.00 4 65 0.081 0.059 2.250 6895 2234 0.3
56 - 60 HRC 4.00 4 65 0.108 0.092 3.000 5175 2236 0.6
5.00 4 65 0.135 0.115 3.750 4140 2236 1.0
6.00 6 65 0.144 0.138 4.500 3450 2981 1.9
8.00 6 65 0.168 0.184 6.000 2585 2606 2.9
10.00 6 65 0.180 0.230 7.500 2070 2236 3.9
12.00 6 65 0.216 0.276 9.000 1725 2236 5.6
16.00 6 50 0.240 0.368 12.000 995 1433 6.3
Hardened tool steel 3.00 4 50 0.068 0.057 2.250 5305 1432 0.2
> 60 HRC 4.00 4 50 0.090 0.076 3.000 3980 1433 0.3
5.00 4 50 0.113 0.095 3.750 3185 1433 0.5
6.00 6 50 0.120 0.114 4.500 2655 1912 1.0
8.00 6 50 0.140 0.152 6.000 1990 1672 1.5
10.00 6 50 0.150 0.190 7.500 1590 1431 2.0
12.00 6 50 0.180 0.228 9.000 1325 1431 2.9
16.00 6 30 0.200 0.304 12.000 595 714 2.6
High speed steel, 3.00 4 30 0.036 0.027 2.250 3185 459 0.0
hardened 4.00 4 30 0.048 0.036 3.000 2385 458 0.0
64 - 70 HRC 5.00 4 30 0.060 0.045 3.750 1910 458 0.1
6.00 6 30 0.063 0.054 4.500 1590 601 0.1
8.00 6 30 0.072 0.072 6.000 1195 516 0.2
10.00 6 30 0.090 0.070 7.500 955 516 0.3
12.00 6 30 0.108 0.084 9.000 795 515 0.4
16.00 6 25 0.120 0.112 12.000 495 356 0.5

fraisa.com
416
