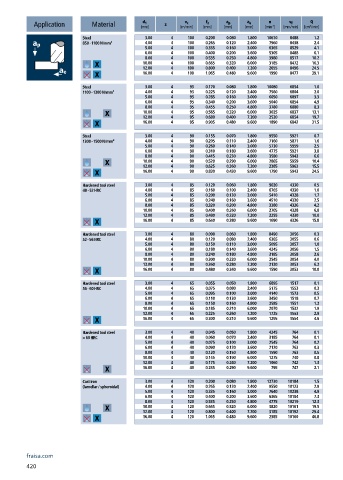

Page 422 - 21-036 APPLITEC catalogue.indb

v c
d 1
f z
v f
a p
a e
n
Q
Application Material [mm] z [m/min] [mm] [mm] [mm] [min ] -1 [mm/min] [cm /min]
3
Steel 3.00 4 100 0.200 0.080 1.800 10610 8488 1.2
850 - 1100 N/mm² 4.00 4 100 0.265 0.120 2.400 7960 8438 2.4
5.00 4 100 0.335 0.160 3.000 6365 8529 4.1
6.00 4 100 0.400 0.200 3.600 5305 8488 6.1
8.00 4 100 0.535 0.250 4.800 3980 8517 10.2
10.00 4 100 0.665 0.320 6.000 3185 8472 16.3
12.00 4 100 0.800 0.400 7.200 2655 8496 24.5
16.00 4 100 1.065 0.480 9.600 1990 8477 39.1
Steel 3.00 4 95 0.170 0.080 1.800 10080 6854 1.0
1100 - 1300 N/mm² 4.00 4 95 0.225 0.120 2.400 7560 6804 2.0
5.00 4 95 0.285 0.160 3.000 6050 6897 3.3
6.00 4 95 0.340 0.200 3.600 5040 6854 4.9
8.00 4 95 0.455 0.250 4.800 3780 6880 8.3
10.00 4 95 0.565 0.320 6.000 3025 6837 13.1
12.00 4 95 0.680 0.400 7.200 2520 6854 19.7
16.00 4 95 0.905 0.480 9.600 1890 6842 31.5
Steel 3.00 4 90 0.155 0.070 1.800 9550 5921 0.7
1300 - 1500 N/mm² 4.00 4 90 0.205 0.110 2.400 7160 5871 1.6
5.00 4 90 0.260 0.140 3.000 5730 5959 2.5
6.00 4 90 0.310 0.180 3.600 4775 5921 3.8
8.00 4 90 0.415 0.230 4.800 3580 5943 6.6
10.00 4 90 0.520 0.290 6.000 2865 5959 10.4
12.00 4 90 0.625 0.360 7.200 2385 5963 15.5
16.00 4 90 0.830 0.430 9.600 1790 5943 24.5
Hardened tool steel 3.00 4 85 0.120 0.060 1.800 9020 4330 0.5
48 - 52 HRC 4.00 4 85 0.160 0.100 2.400 6765 4330 1.0
5.00 4 85 0.200 0.130 3.000 5410 4328 1.7
6.00 4 85 0.240 0.160 3.600 4510 4330 2.5
8.00 4 85 0.320 0.200 4.800 3380 4326 4.2
10.00 4 85 0.400 0.260 6.000 2705 4328 6.8
12.00 4 85 0.480 0.320 7.200 2255 4330 10.0
16.00 4 85 0.640 0.380 9.600 1690 4326 15.8
Hardened tool steel 3.00 4 80 0.090 0.060 1.800 8490 3056 0.3
52 - 56 HRC 4.00 4 80 0.120 0.080 2.400 6365 3055 0.6
5.00 4 80 0.150 0.110 3.000 5095 3057 1.0
6.00 4 80 0.180 0.140 3.600 4245 3056 1.5
8.00 4 80 0.240 0.180 4.800 3185 3058 2.6
10.00 4 80 0.300 0.220 6.000 2545 3054 4.0
12.00 4 80 0.360 0.280 7.200 2120 3053 6.2
16.00 4 80 0.480 0.340 9.600 1590 3053 10.0
Hardened tool steel 3.00 4 65 0.055 0.050 1.800 6895 1517 0.1
56 - 60 HRC 4.00 4 65 0.075 0.080 2.400 5175 1553 0.3
5.00 4 65 0.095 0.100 3.000 4140 1573 0.5
6.00 4 65 0.110 0.130 3.600 3450 1518 0.7
8.00 4 65 0.150 0.160 4.800 2585 1551 1.2
10.00 4 65 0.185 0.210 6.000 2070 1532 1.9
12.00 4 65 0.225 0.260 7.200 1725 1553 2.9
16.00 4 65 0.300 0.310 9.600 1295 1554 4.6
Hardened tool steel 3.00 4 40 0.045 0.050 1.800 4245 764 0.1
> 60 HRC 4.00 4 40 0.060 0.070 2.400 3185 764 0.1
5.00 4 40 0.075 0.100 3.000 2545 764 0.2
6.00 4 40 0.090 0.120 3.600 2120 763 0.3
8.00 4 40 0.120 0.150 4.800 1590 763 0.5
10.00 4 40 0.145 0.190 6.000 1275 740 0.8
12.00 4 40 0.175 0.240 7.200 1060 742 1.3
16.00 4 40 0.235 0.290 9.600 795 747 2.1
Cast iron 3.00 4 120 0.200 0.080 1.800 12730 10184 1.5
(lamellar / spheroidal) 4.00 4 120 0.265 0.120 2.400 9550 10123 2.9
5.00 4 120 0.335 0.160 3.000 7640 10238 4.9
6.00 4 120 0.400 0.200 3.600 6365 10184 7.3
8.00 4 120 0.535 0.250 4.800 4775 10219 12.3
10.00 4 120 0.665 0.320 6.000 3820 10161 19.5
12.00 4 120 0.800 0.400 7.200 3185 10192 29.4
16.00 4 120 1.065 0.480 9.600 2385 10160 46.8
fraisa.com
420
