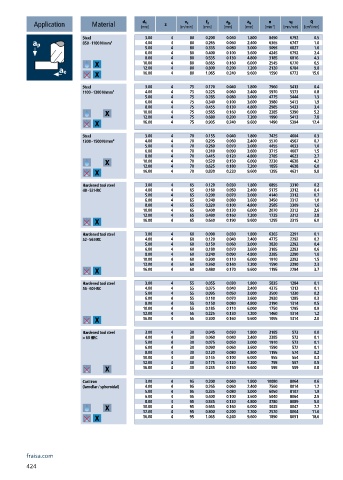

Page 426 - 21-036 APPLITEC catalogue.indb

a e
n
v f
a p
f z
v c
d 1
Q
Application Material [mm] z [m/min] [mm] [mm] [mm] [min ] -1 [mm/min] [cm /min]
3
Steel 3.00 4 80 0.200 0.040 1.800 8490 6792 0.5
850 - 1100 N/mm² 4.00 4 80 0.265 0.060 2.400 6365 6747 1.0
5.00 4 80 0.335 0.080 3.000 5095 6827 1.6
6.00 4 80 0.400 0.100 3.600 4245 6792 2.4
8.00 4 80 0.535 0.130 4.800 3185 6816 4.3
10.00 4 80 0.665 0.160 6.000 2545 6770 6.5
12.00 4 80 0.800 0.200 7.200 2120 6784 9.8
16.00 4 80 1.065 0.240 9.600 1590 6773 15.6
Steel 3.00 4 75 0.170 0.040 1.800 7960 5413 0.4
1100 - 1300 N/mm² 4.00 4 75 0.225 0.060 2.400 5970 5373 0.8
5.00 4 75 0.285 0.080 3.000 4775 5444 1.3
6.00 4 75 0.340 0.100 3.600 3980 5413 1.9
8.00 4 75 0.455 0.130 4.800 2985 5433 3.4
10.00 4 75 0.565 0.160 6.000 2385 5390 5.2
12.00 4 75 0.680 0.200 7.200 1990 5413 7.8
16.00 4 75 0.905 0.240 9.600 1490 5394 12.4
Steel 3.00 4 70 0.155 0.040 1.800 7425 4604 0.3
1300 - 1500 N/mm² 4.00 4 70 0.205 0.060 2.400 5570 4567 0.7
5.00 4 70 0.260 0.070 3.000 4455 4633 1.0
6.00 4 70 0.310 0.090 3.600 3715 4607 1.5
8.00 4 70 0.415 0.120 4.800 2785 4623 2.7
10.00 4 70 0.520 0.150 6.000 2230 4638 4.2
12.00 4 70 0.625 0.180 7.200 1855 4638 6.0
16.00 4 70 0.830 0.220 9.600 1395 4631 9.8
Hardened tool steel 3.00 4 65 0.120 0.030 1.800 6895 3310 0.2
48 - 52 HRC 4.00 4 65 0.160 0.050 2.400 5175 3312 0.4
5.00 4 65 0.200 0.070 3.000 4140 3312 0.7
6.00 4 65 0.240 0.080 3.600 3450 3312 1.0
8.00 4 65 0.320 0.100 4.800 2585 3309 1.6
10.00 4 65 0.400 0.130 6.000 2070 3312 2.6
12.00 4 65 0.480 0.160 7.200 1725 3312 3.8
16.00 4 65 0.640 0.190 9.600 1295 3315 6.0
Hardened tool steel 3.00 4 60 0.090 0.030 1.800 6365 2291 0.1
52 - 56 HRC 4.00 4 60 0.120 0.040 2.400 4775 2292 0.2
5.00 4 60 0.150 0.060 3.000 3820 2292 0.4
6.00 4 60 0.180 0.070 3.600 3185 2293 0.6
8.00 4 60 0.240 0.090 4.800 2385 2290 1.0
10.00 4 60 0.300 0.110 6.000 1910 2292 1.5
12.00 4 60 0.360 0.140 7.200 1590 2290 2.3
16.00 4 60 0.480 0.170 9.600 1195 2294 3.7
Hardened tool steel 3.00 4 55 0.055 0.030 1.800 5835 1284 0.1
56 - 60 HRC 4.00 4 55 0.075 0.040 2.400 4375 1313 0.1
5.00 4 55 0.095 0.050 3.000 3500 1330 0.2
6.00 4 55 0.110 0.070 3.600 2920 1285 0.3
8.00 4 55 0.150 0.080 4.800 2190 1314 0.5
10.00 4 55 0.185 0.110 6.000 1750 1295 0.9
12.00 4 55 0.225 0.130 7.200 1460 1314 1.2
16.00 4 55 0.300 0.160 9.600 1095 1314 2.0
Hardened tool steel 3.00 4 30 0.045 0.030 1.800 3185 573 0.0
> 60 HRC 4.00 4 30 0.060 0.040 2.400 2385 572 0.1
5.00 4 30 0.075 0.050 3.000 1910 573 0.1
6.00 4 30 0.090 0.060 3.600 1590 572 0.1
8.00 4 30 0.120 0.080 4.800 1195 574 0.2
10.00 4 30 0.145 0.100 6.000 955 554 0.3
12.00 4 30 0.175 0.120 7.200 795 557 0.5
16.00 4 30 0.235 0.150 9.600 595 559 0.8
Cast iron 3.00 4 95 0.200 0.040 1.800 10080 8064 0.6
(lamellar / spheroidal) 4.00 4 95 0.265 0.060 2.400 7560 8014 1.2
5.00 4 95 0.335 0.080 3.000 6050 8107 1.9
6.00 4 95 0.400 0.100 3.600 5040 8064 2.9
8.00 4 95 0.535 0.130 4.800 3780 8089 5.0
10.00 4 95 0.665 0.160 6.000 3025 8047 7.7
12.00 4 95 0.800 0.200 7.200 2520 8064 11.6
16.00 4 95 1.065 0.240 9.600 1890 8051 18.6
fraisa.com
424
