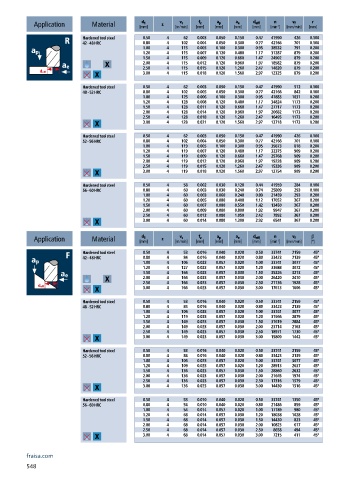

Page 550 - 21-036 APPLITEC catalogue.indb

a p
a e
v c
f z
d eff
d 1
v f
n
r
Application Material [mm] z [m/min] [mm] [mm] [mm] [mm] [min ] -1 [mm/min] [mm]
Hardened tool steel 0.50 4 62 0.003 0.050 0.150 0.47 41990 426 0.100
42 - 48 HRC 0.80 4 102 0.004 0.050 0.300 0.77 42166 701 0.100
1.00 4 115 0.005 0.100 0.300 0.95 38532 791 0.200
1.20 4 115 0.007 0.120 0.480 1.17 31287 879 0.200
1.50 4 115 0.009 0.120 0.660 1.47 24902 879 0.200
2.00 4 115 0.012 0.120 0.960 1.97 18582 879 0.200
2.50 4 115 0.015 0.120 1.260 2.47 14820 879 0.200
3.00 4 115 0.018 0.120 1.560 2.97 12325 879 0.200
Hardened tool steel 0.50 4 62 0.003 0.050 0.150 0.47 41990 512 0.100
48 - 52 HRC 0.80 4 102 0.005 0.050 0.300 0.77 42166 842 0.100
1.00 4 125 0.006 0.100 0.300 0.95 41883 1031 0.200
1.20 4 128 0.008 0.120 0.480 1.17 34824 1173 0.200
1.50 4 128 0.011 0.120 0.660 1.47 27717 1173 0.200
2.00 4 128 0.014 0.120 0.960 1.97 20682 1173 0.200
2.50 4 128 0.018 0.120 1.260 2.47 16495 1173 0.200
3.00 4 128 0.021 0.120 1.560 2.97 13718 1173 0.200
Hardened tool steel 0.50 4 62 0.003 0.050 0.150 0.47 41990 426 0.100
52 - 56 HRC 0.80 4 102 0.004 0.050 0.300 0.77 42166 701 0.100
1.00 4 119 0.005 0.100 0.300 0.95 39873 818 0.200
1.20 4 119 0.007 0.120 0.480 1.17 32375 909 0.200
1.50 4 119 0.009 0.120 0.660 1.47 25768 909 0.200
2.00 4 119 0.012 0.120 0.960 1.97 19228 909 0.200
2.50 4 119 0.015 0.120 1.260 2.47 15336 909 0.200
3.00 4 119 0.018 0.120 1.560 2.97 12754 909 0.200
Hardened tool steel 0.50 4 58 0.002 0.030 0.120 0.44 41959 284 0.100
56 - 60 HRC 0.80 4 60 0.003 0.030 0.240 0.74 25809 293 0.100
1.00 4 60 0.003 0.060 0.240 0.89 21459 293 0.200
1.20 4 60 0.005 0.080 0.400 1.12 17052 367 0.200
1.50 4 60 0.007 0.080 0.550 1.42 13450 367 0.200
2.00 4 60 0.009 0.080 0.800 1.92 9947 367 0.200
2.50 4 60 0.012 0.080 1.050 2.42 7892 367 0.200
3.00 4 60 0.014 0.080 1.300 2.92 6541 367 0.200
d eff
v c
a e
d 1
v f
a p
f z
n
Application Material [mm] z [m/min] [mm] [mm] [mm] [mm] [min ] -1 [mm/min] [°] β
Hardened tool steel 0.50 4 53 0.016 0.040 0.020 0.50 33741 2159 45°
42 - 48 HRC 0.80 4 84 0.016 0.040 0.020 0.80 33423 2139 45°
1.00 4 106 0.023 0.057 0.020 1.00 33741 3077 45°
1.20 4 127 0.023 0.057 0.020 1.20 33688 3072 45°
1.50 4 166 0.023 0.057 0.030 1.50 35226 3213 45°
2.00 4 166 0.023 0.057 0.030 2.00 26420 2410 45°
2.50 4 166 0.023 0.057 0.030 2.50 21136 1928 45°
3.00 4 166 0.023 0.057 0.030 3.00 17613 1606 45°
Hardened tool steel 0.50 4 53 0.016 0.040 0.020 0.50 33741 2159 45°
48 - 52 HRC 0.80 4 84 0.016 0.040 0.020 0.80 33423 2139 45°
1.00 4 106 0.023 0.057 0.020 1.00 33741 3077 45°
1.20 4 119 0.023 0.057 0.020 1.20 31566 2879 45°
1.50 4 149 0.023 0.057 0.030 1.50 31619 2884 45°
2.00 4 149 0.023 0.057 0.030 2.00 23714 2163 45°
2.50 4 149 0.023 0.057 0.030 2.50 18971 1730 45°
3.00 4 149 0.023 0.057 0.030 3.00 15809 1442 45°
Hardened tool steel 0.50 4 53 0.016 0.040 0.020 0.50 33741 2159 45°
52 - 56 HRC 0.80 4 84 0.016 0.040 0.020 0.80 33423 2139 45°
1.00 4 106 0.023 0.057 0.020 1.00 33741 3077 45°
1.20 4 109 0.023 0.057 0.020 1.20 28913 2637 45°
1.50 4 136 0.023 0.057 0.030 1.50 28860 2632 45°
2.00 4 136 0.023 0.057 0.030 2.00 21645 1974 45°
2.50 4 136 0.023 0.057 0.030 2.50 17316 1579 45°
3.00 4 136 0.023 0.057 0.030 3.00 14430 1316 45°
Hardened tool steel 0.50 4 53 0.010 0.040 0.020 0.50 33741 1350 45°
56 - 60 HRC 0.80 4 54 0.010 0.040 0.020 0.80 21486 859 45°
1.00 4 54 0.014 0.057 0.020 1.00 17189 980 45°
1.20 4 68 0.014 0.057 0.030 1.20 18038 1028 45°
1.50 4 68 0.014 0.057 0.030 1.50 14430 823 45°
2.00 4 68 0.014 0.057 0.030 2.00 10823 617 45°
2.50 4 68 0.014 0.057 0.030 2.50 8658 494 45°
3.00 4 68 0.014 0.057 0.030 3.00 7215 411 45°
fraisa.com
548
