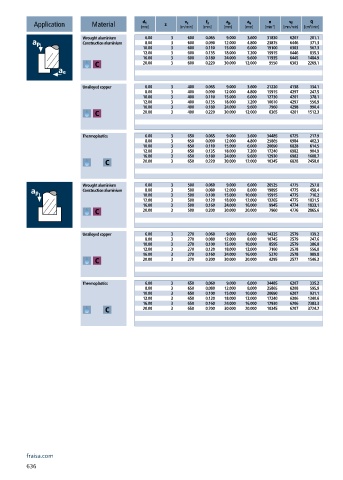

Page 638 - 21-036 APPLITEC catalogue.indb

a e
n
a p
d 1
f z
v c
v f
Q
Application Material [mm] z [m/min] [mm] [mm] [mm] [min -1 ] [mm/min] [cm 3 /min]
Wrought aluminium 6.00 3 600 0.065 9.000 3.600 31830 6207 201.1
Construction aluminium 8.00 3 600 0.090 12.000 4.800 23875 6446 371.3
10.00 3 600 0.110 15.000 6.000 19100 6303 567.3
12.00 3 600 0.135 18.000 7.200 15915 6446 835.3
16.00 3 600 0.180 24.000 9.600 11935 6445 1484.9
20.00 3 600 0.220 30.000 12.000 9550 6303 2269.1
Unalloyed copper 6.00 3 400 0.065 9.000 3.600 21220 4138 134.1
8.00 3 400 0.090 12.000 4.800 15915 4297 247.5
10.00 3 400 0.110 15.000 6.000 12730 4201 378.1
12.00 3 400 0.135 18.000 7.200 10610 4297 556.9
16.00 3 400 0.180 24.000 9.600 7960 4298 990.4
20.00 3 400 0.220 30.000 12.000 6365 4201 1512.3
Thermoplastics 6.00 3 650 0.065 9.000 3.600 34485 6725 217.9
8.00 3 650 0.090 12.000 4.800 25865 6984 402.3
10.00 3 650 0.110 15.000 6.000 20690 6828 614.5
12.00 3 650 0.135 18.000 7.200 17240 6982 904.9
16.00 3 650 0.180 24.000 9.600 12930 6982 1608.7
20.00 3 650 0.220 30.000 12.000 10345 6828 2458.0

Wrought aluminium 6.00 3 500 0.060 9.000 6.000 26525 4775 257.8
Construction aluminium 8.00 3 500 0.080 12.000 8.000 19895 4775 458.4
10.00 3 500 0.100 15.000 10.000 15915 4775 716.2
12.00 3 500 0.120 18.000 12.000 13265 4775 1031.5
16.00 3 500 0.160 24.000 16.000 9945 4774 1833.1
20.00 3 500 0.200 30.000 20.000 7960 4776 2865.6

Unalloyed copper 6.00 3 270 0.060 9.000 6.000 14325 2579 139.2
8.00 3 270 0.080 12.000 8.000 10745 2579 247.6
10.00 3 270 0.100 15.000 10.000 8595 2579 386.8
12.00 3 270 0.120 18.000 12.000 7160 2578 556.8
16.00 3 270 0.160 24.000 16.000 5370 2578 989.8
20.00 3 270 0.200 30.000 20.000 4295 2577 1546.2

Thermoplastics 6.00 3 650 0.060 9.000 6.000 34485 6207 335.2
8.00 3 650 0.080 12.000 8.000 25865 6208 595.9
10.00 3 650 0.100 15.000 10.000 20690 6207 931.1
12.00 3 650 0.120 18.000 12.000 17240 6206 1340.6
16.00 3 650 0.160 24.000 16.000 12930 6206 2383.3
20.00 3 650 0.200 30.000 20.000 10345 6207 3724.2
