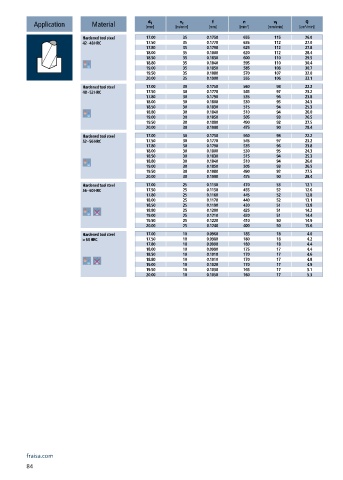

Page 86 - Carbide drills I Thread cutting tools 2023

v f
v c
f
n
d 1
Q
Application Material [mm] [m/min] [mm] [min ] -1 [mm/min] [cm /min]
3
Hardened tool steel 17.00 35 0.1750 655 115 26.0
42 - 48 HRC 17.50 35 0.1770 635 112 27.0
17.80 35 0.1790 625 112 27.8
18.00 35 0.1800 620 112 28.4
18.50 35 0.1830 600 110 29.5
18.80 35 0.1840 595 110 30.4
19.00 35 0.1850 585 108 30.7
19.50 35 0.1880 570 107 32.0
20.00 35 0.1900 555 106 33.1
Hardened tool steel 17.00 30 0.1750 560 98 22.2
48 - 52 HRC 17.50 30 0.1770 545 97 23.2
17.80 30 0.1790 535 96 23.8
18.00 30 0.1800 530 95 24.3
18.50 30 0.1830 515 94 25.3
18.80 30 0.1840 510 94 26.0
19.00 30 0.1850 505 93 26.5
19.50 30 0.1880 490 92 27.5
20.00 30 0.1900 475 90 28.4
Hardened tool steel 17.00 30 0.1750 560 98 22.2
52 - 56 HRC 17.50 30 0.1770 545 97 23.2
17.80 30 0.1790 535 96 23.8
18.00 30 0.1800 530 95 24.3
18.50 30 0.1830 515 94 25.3
18.80 30 0.1840 510 94 26.0
19.00 30 0.1850 505 93 26.5
19.50 30 0.1880 490 92 27.5
20.00 30 0.1900 475 90 28.4
Hardened tool steel 17.00 25 0.1130 470 53 12.1
56 - 60 HRC 17.50 25 0.1150 455 52 12.6
17.80 25 0.1160 445 52 12.8
18.00 25 0.1170 440 52 13.1
18.50 25 0.1190 430 51 13.8
18.80 25 0.1200 425 51 14.2
19.00 25 0.1210 420 51 14.4
19.50 25 0.1220 410 50 14.9
20.00 25 0.1240 400 50 15.6
Hardened tool steel 17.00 10 0.0960 185 18 4.0
> 60 HRC 17.50 10 0.0980 180 18 4.2
17.80 10 0.0990 180 18 4.4
18.00 10 0.0990 175 17 4.4
18.50 10 0.1010 170 17 4.6
18.80 10 0.1010 170 17 4.8
19.00 10 0.1020 170 17 4.9
19.50 10 0.1030 165 17 5.1
20.00 10 0.1050 160 17 5.3
