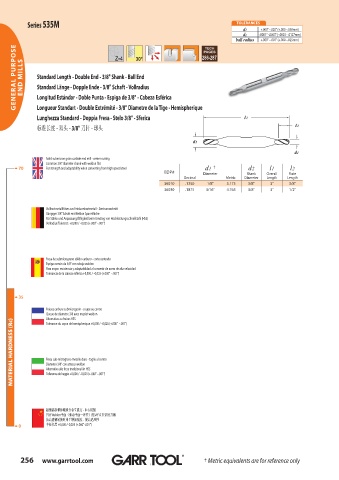

Series 535M TOLERANCES
d1 +.000" –.002" (+.000 –.050mm)
d2 -.0001" -.0005" (-.0025 - .0127mm)
ball radius +.000" –.001" (+.000 –.025mm)
GENERAL PURPOSE END MILLS Standard Length - Double End - 3/8" Shank - Ball End
286-287

Standard Länge - Dopple Ende - 3/8" Schaft - Vollradius
Longitud Estándar - Doble Punta - Espiga de 3/8" - Cabeza Esférica

Longueur Standart - Double Extrémité - 3/8" Diametre de la Tige - Hemispherique
Lunghezza Standard - Doppia Fresa - Stelo 3/8" - Sferica
-
-
-
球头
刀杆
双头
标准长度 - 双头 - 3/8" 刀杆 - 球头
标准长度
Solid submicron grain carbide end mill - center cutting
Common 3/8" diameter shank with weldon flat
70 For strength and adaptability when converting from high speed steel d1 † d2 l1 l2
6
EDP# Diameter Shank Overall Flute
Decimal Metric Diameter Length Length
36010 .1250 1/8" 3.175 3/8" 3" 3/8"
36030 .1875 3/16" 4.763 3/8" 3" 1/2"

Vollhartmetallfräser aus Feinkornhartmetall - Zentrumsschnitt
Gängiger 3/8" Schaft mit Weldon Spannfläche
Für Stärke und Anpassungsfähigkeit beim Umstieg von Hochleistungsschnellstahl (HSS)
Vollradius Toleranz: +0,000 / –0,025 (+.000" –.001")

Fresa de submicrograno sólido carburo - corte centrado
Espiga común de 3/8" con rebaje weldon
Para mayor resistencia y adaptabilidad al convertir de acero de alta velocidad
Tolerancia de la cabeza esférica +0,000 / –0,025 (+.000" –.001")

35
6
Fraises carbure submicrograin - coupe au centre
Queue de diametre 3/8 avec meplat weldon
Alternative au fraises HSS
MATERIAL HARDNESS (Rc) Fresa sub-micrograno metallo duro - taglio al centro
Tolerance du rayon de hemispherique +0,000 / –0,025 (+.000" –.001")

Diametro 3/8" con attacco weldon
Alternativa alle frese tradizionali in HSS
Tolleranza del raggio +0,000 / –0,025 (+.000" –.001")

超细晶粒整体硬质合金立铣刀 - 中心切削
具有Weldon平面（驱动平面—译注）的3/8"直径常用刀柄
从高速钢转换时用于增加强度、提高适应性
0 半径允差 +0,000 /–0,025 (+.000"-.001")
6

256 www.garrtool.com ® ® ® † Metric equivalents are for reference only
