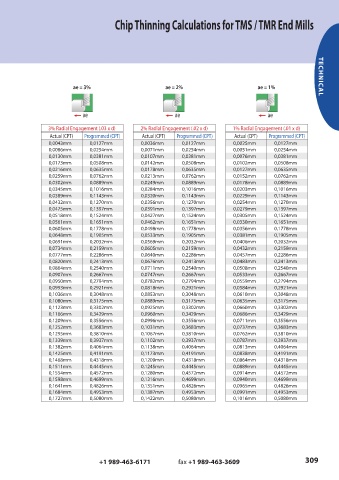

Chip Thinning Calculations for TMS / TMR End Mills












                           ae = 3%                         ae = 2%                          ae = 1%              TECHNICAL




                              ae                              ae                               ae

                  3% Radial Engagement (.03 x d)  2% Radial Engagement (.02 x d)   1% Radial Engagement (.01 x d)
                   Actual (CPT)  Programmed (CPT)  Actual (CPT)  Programmed (CPT)  Actual (CPT)  Programmed (CPT)
                  0,0043mm       0,0127mm          0,0036mm      0,0127mm          0,0025mm      0,0127mm
                  0,0086mm       0,0254mm          0,0071mm      0,0254mm          0,0051mm      0,0254mm
                  0,0130mm       0,0381mm          0,0107mm      0,0381mm          0,0076mm      0,0381mm
                  0,0173mm       0,0508mm          0,0142mm      0,0508mm          0,0102mm      0,0508mm
                  0,0216mm       0,0635mm          0,0178mm      0,0635mm          0,0127mm      0,0635mm
                  0,0259mm       0,0762mm          0,0213mm      0,0762mm          0,0152mm      0,0762mm
                  0,0302mm       0,0889mm          0,0249mm      0,0889mm          0,0178mm      0,0889mm
                  0,0345mm       0,1016mm          0,0284mm      0,1016mm          0,0203mm      0,1016mm
                  0,0389mm       0,1143mm          0,0320mm      0,1143mm          0,0229mm      0,1143mm
                  0,0432mm       0,1270mm          0,0356mm      0,1270mm          0,0254mm      0,1270mm
                  0,0475mm       0,1397mm          0,0391mm      0,1397mm          0,0279mm      0,1397mm
                  0,0518mm       0,1524mm          0,0427mm      0,1524mm          0,0305mm      0,1524mm
                  0,0561mm       0,1651mm          0,0462mm      0,1651mm          0,0330mm      0,1651mm
                  0,0605mm       0,1778mm          0,0498mm      0,1778mm          0,0356mm      0,1778mm
                  0,0648mm       0,1905mm          0,0533mm      0,1905mm          0,0381mm      0,1905mm
                  0,0691mm       0,2032mm          0,0569mm      0,2032mm          0,0406mm      0,2032mm
                  0,0734mm       0,2159mm          0,0605mm      0,2159mm          0,0432mm      0,2159mm
                  0,0777mm       0,2286mm          0,0640mm      0,2286mm          0,0457mm      0,2286mm
                  0,0820mm       0,2413mm          0,0676mm      0,2413mm          0,0483mm      0,2413mm
                  0,0864mm       0,2540mm          0,0711mm      0,2540mm          0,0508mm      0,2540mm
                  0,0907mm       0,2667mm          0,0747mm      0,2667mm          0,0533mm      0,2667mm
                  0,0950mm       0,2794mm          0,0782mm      0,2794mm          0,0559mm      0,2794mm
                  0,0993mm       0,2921mm          0,0818mm      0,2921mm          0,0584mm      0,2921mm
                  0,1036mm       0,3048mm          0,0853mm      0,3048mm          0,0610mm      0,3048mm
                  0,1080mm       0,3175mm          0,0889mm      0,3175mm          0,0635mm      0,3175mm
                  0,1123mm       0,3302mm          0,0925mm      0,3302mm          0,0660mm      0,3302mm
                  0,1166mm       0,3429mm          0,0960mm      0,3429mm          0,0686mm      0,3429mm
                  0,1209mm       0,3556mm          0,0996mm      0,3556mm          0,0711mm      0,3556mm
                  0,1252mm       0,3683mm          0,1031mm      0,3683mm          0,0737mm      0,3683mm
                  0,1295mm       0,3810mm          0,1067mm      0,3810mm          0,0762mm      0,3810mm
                  0,1339mm       0,3937mm          0,1102mm      0,3937mm          0,0787mm      0,3937mm
                  0,1382mm       0,4064mm          0,1138mm      0,4064mm          0,0813mm      0,4064mm
                  0,1425mm       0,4191mm          0,1173mm      0,4191mm          0,0838mm      0,4191mm
                  0,1468mm       0,4318mm          0,1209mm      0,4318mm          0,0864mm      0,4318mm
                  0,1511mm       0,4445mm          0,1245mm      0,4445mm          0,0889mm      0,4445mm
                  0,1554mm       0,4572mm          0,1280mm      0,4572mm          0,0914mm      0,4572mm
                  0,1598mm       0,4699mm          0,1316mm      0,4699mm          0,0940mm      0,4699mm
                  0,1641mm       0,4826mm          0,1351mm      0,4826mm          0,0965mm      0,4826mm
                  0,1684mm       0,4953mm          0,1387mm      0,4953mm          0,0991mm      0,4953mm
                  0,1727mm       0,5080mm          0,1422mm      0,5080mm          0,1016mm      0,5080mm
