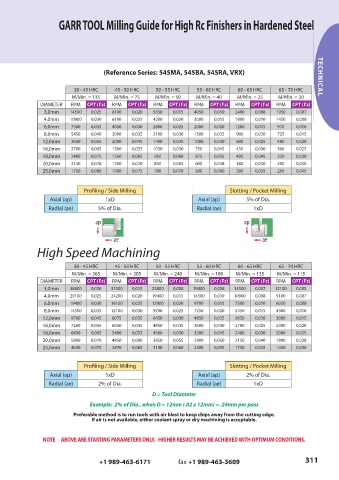

GARR TOOL Milling Guide for High Rc Finishers in Hardened Steel









                                     (Reference Series: 545MA, 545BA, 545RA, VRX)                                TECHNICAL


                           38 - 45 HRC   45 - 50 HRC    50 - 55 HRC   55 - 60 HRC    60 - 65 HRC   65 - 70 HRC
                          M/Min. = 135   M/Min. = 75    M/Min. = 50   M/Min. = 40   M/Min. = 25    M/Min. = 20
                                              CPT (Fz)
                                                                                         CPT (Fz)
                                                                           CPT (Fz)
                                                                                                        CPT (Fz)
                                CPT (Fz)
                                                            CPT (Fz)
               DIAMETER   RPM   CPT (Fz)  RPM  CPT (Fz)  RPM  CPT (Fz)  RPM  CPT (Fz)  RPM  CPT (Fz)  RPM  CPT (Fz)
                3,0mm     14500  0,025  8100   0,020   5650   0,015  4050   0,010   2400   0,008  1950   0,007
                4,0mm     10900  0,030  6100   0,025   4200   0,020  3000   0,015   1800   0,010  1450   0,008
                6,0mm     7300   0,035  4050   0,030   2800   0,025  2000   0,020   1200   0,015  970    0,010
                8,0mm     5450   0,040  3000   0,035   2100   0,030  1500   0,025   900    0,020  725    0,015
                12,0mm    3650   0,055  2000   0,045   1400   0,035  1000   0,030   600    0,025  480    0,020
                16,0mm    2700   0,065  1500   0,055   1050   0,050   750   0,045   450    0,030  360    0,025
                18,0mm    2400   0,075  1350   0,065   950    0,060   675   0,055   400    0,045  320    0,030
                20,0mm    2150   0,078  1200   0,070   850    0,065   600   0,058   360    0,050  290    0,040
                25,0mm    1750   0,080  1000   0,075   700    0,070   500   0,060   300    0,055  250    0,045


                               Profiling / Side Milling                           Slotting / Pocket Milling
                   Axial (ap)         1xD                              Axial (ap)       5% of Dia.
                  Radial (ae)       5% of Dia.                        Radial (ae)         1xD

                                   ap                                                  ap


                                         ae                                                  ae
              High Speed Machining


                           38 - 45 HRC   45 - 50 HRC    50 - 55 HRC   55 - 60 HRC    60 - 65 HRC   65 - 70 HRC
                          M/Min. = 365   M/Min. = 305  M/Min. = 240  M/Min. = 180   M/Min. = 135  M/Min. = 115
                                CPT (Fz)
                                              CPT (Fz)
                                                                                                        CPT (Fz)
                                                                                         CPT (Fz)
               DIAMETER   RPM   CPT (Fz)  RPM  CPT (Fz)  RPM  CPT (Fz)  RPM  CPT (Fz)  RPM  CPT (Fz)  RPM  CPT (Fz)
                                                            CPT (Fz)
                                                                           CPT (Fz)
                3,0mm     38800  0,020  32300  0,015  25800   0,008  19400  0,008  14500   0,007  12100  0,005
                4,0mm     29100  0,025  24200  0,020  19400   0,015  14500  0,010  10900   0,008  9100   0,007
                6,0mm     19400  0,030  16100  0,025  12900   0,020  9700   0,015   7300   0,010  6050   0,008
                8,0mm     14500  0,035  12100  0,030   9700   0,025  7250   0,020   5450   0,015  4500   0,010
                12,0mm    9700   0,045  8075   0,035   6450   0,030  4850   0,025   3650   0,020  3000   0,015
                16,0mm    7250   0,055  6050   0,045   4850   0,035  3600   0,030   2700   0,025  2300   0,020
                18,0mm    6450   0,065  5400   0,055   4300   0,050  3200   0,045   2400   0,030  2000   0,025
                20,0mm    5800   0,070  4850   0,060   3850   0,055  2900   0,050   2150   0,040  1800   0,028
                25,0mm    4650   0,075  3870   0,065   3100   0,060  2300   0,055   1750   0,045  1450   0,030

                               Profiling / Side Milling                           Slotting / Pocket Milling
                   Axial (ap)         1xD                              Axial (ap)       2% of Dia.
                  Radial (ae)       2% of Dia.                        Radial (ae)         1xD

                                                      D = Tool Diameter
                                 Example:  2% of Dia., when D = 12mm (.02 x 12mm) = .24mm per pass
                           Preferable method is to run tools with air blast to keep chips away from the cutting edge.
                                 If air is not available, either coolant spray or dry machining is acceptable.



                NOTE  -  ABOVE ARE STARTING PARAMETERS ONLY.   HIGHER RESULTS MAY BE ACHIEVED WITH OPTIMUM CONDITIONS.
