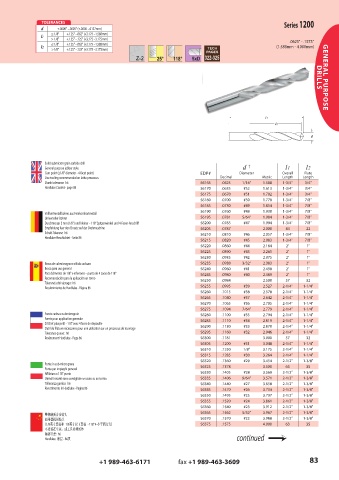

P. 83

TOLERANCES                                                                           Series 1200
                d    +.0000" –.0005" (+.0000 –.0127mm)
                   ≤ 1/8"  +.125" –.062" (+3.175 –1.588mm)
               l1
                   > 1/8"  +.125" –.125" (+3.175 –3.175mm)                                             .0625" - .1575"
                   ≤ 1/8"  +.125" –.062" (+3.175 –1.588mm)
               l2                                                                                 (1.588mm - 4.000mm)
                   >1/8"  +.125" –.125" (+3.175 –3.175mm)
                                                                    5xD  322-325                                DRILLS  GENERAL PURPOSE




















                 Solid submicron grain carbide drill
                 General purpose jobber style                                         d  †           l1     l2
                 Cam point (≤1/8" diameter - 4-facet point)            EDP#          Diameter       Overall  Flute
                 Live tooling recommended on lathe processes                  Decimal        Metric  Length  Length
                 Shank tolerance:  h6                                  56165   .0625  1/16"  1.588  1-3/4"  3/4"
                 Hardlube Coated - page 86                             56170   .0635   #52   1.613  1-3/4"  3/4"
                                                                       56175   .0670   #51   1.702  1-3/4"  3/4"
                                                                       56180   .0700   #50   1.778  1-3/4"  7/8"
                                                                       56185   .0730   #49   1.854  1-3/4"  7/8"
                                                                       56190   .0760   #48   1.930  1-3/4"  7/8"
                 Vollhartmetallbohrer aus Feinkornhartmetall
                 Universeller Bohrer                                   56195   .0781  5/64"  1.984  1-3/4"  7/8"
                 Durchmesser 3 mm (1/8") und kleiner – 118° Spitzenwinkel und 4-Fasen-Anschliff  56200  .0785  #47  1.994  1-3/4"  7/8"
                 Empfehlung fuer den Einsatz auf der Drehmaschine      56205   .0787         2.000   44      22
                 Schaft-Toleranz:  h6                                  56210   .0810   #46   2.057  1-3/4"  7/8"
                 Hardlube-Beschichtet - Seite 86
                                                                       56215   .0820   #45   2.083  1-3/4"  7/8"
                                                                       56220   .0860   #44   2.184   2"      1"
                                                                       56225   .0890   #43   2.261   2"      1"
                                                                       56230   .0935   #42   2.375   2"      1"
                 Broca de submicrograno sólido carburo                 56235   .0938  3/32"  2.383   2"      1"
                 Broca para uso general                                56240   .0960   #41   2.438   2"      1"
                 Para diámetros de 1/8" e inferiores – punta de 4 caras de 118°  56245  .0980  #40  2.489  2"  1"
                 Recomendación para la aplicación en torno             56250   .0984         2.500   57      32
                 Tolerancia del vástago:  h6
                 Recubrimiento de Hardlube - Página 86                 56255   .0995   #39   2.527  2-1/4"  1-1/4"
                                                                       56260   .1015   #38   2.578  2-1/4"  1-1/4"
                                                                       56265   .1040   #37   2.642  2-1/4"  1-1/4"
                                                                       56270   .1065   #36   2.705  2-1/4"  1-1/4"
                                                                       56275   .1094  7/64"  2.779  2-1/4"  1-1/4"
                 Forets carbure submicrograin                          56280   .1100   #35   2.794  2-1/4"  1-1/4"
                 Forets pour application generale                      56285   .1110   #34   2.819  2-1/4"  1-1/4"
                 D1/8 et plus petit - 118° avec 4 faces de depouille
                 Outil de filature nécessaires pour une utilisation sur un processus de tournage  56290  .1130  #33  2.870  2-1/4"  1-1/4"
                 Tolerance queue:  h6                                  56295   .1160   #32   2.946  2-1/4"  1-1/4"
                 Revêtement Hardlube - Page 86                         56300   .1181         3.000   57      32
                                                                       56305   .1200   #31   3.048  2-1/4"  1-1/4"
                                                                       56310   .1250  1/8"   3.175  2-1/4"  1-1/4"
                                                                       56315   .1285   #30   3.264  2-1/4"  1-1/4"
                                                                       56320   .1360   #29   3.454  2-1/2"  1-3/8"
                 Punte in sub-micro grana
                 Punta per impieghi generali                           56325   .1378         3.500   63      35
                 Affilatura a 118° punto                               56330   .1405   #28   3.569  2-1/2"  1-3/8"
                 Utensili rotanti sono consigliate se usato su un tornio  56335  .1406  9/64"  3.571  2-1/2"  1-3/8"
                 Tolleranza gambo:  h6                                 56340   .1440   #27   3.658  2-1/2"  1-3/8"
                 Rivestimento in Hardlube - Pagina 86                  56345   .1470   #26   3.734  2-1/2"  1-3/8"
                                                                       56350   .1495   #25   3.797  2-1/2"  1-3/8"
                                                                       56355   .1520   #24   3.861  2-1/2"  1-3/8"
                                                                       56360   .1540   #23   3.912  2-1/2"  1-3/8"
                                                                       56365   .1562  5/32"  3.967  2-1/2"  1-3/8"
                 整体硬质合金钻头
                 通用型机用钻头                                               56370   .1570   #22   3.988  2-1/2"  1-3/8"
                 (1/8英寸直径和 1/8英寸以下直径 - 118° 4-小平面刀尖)                   56375   .1575         4.000   63      35
                 不建议在车床,或工具必须纺纱
                 柄部公差:  h6
                                                                                    continued              ?              ?
                 Hardlube 涂层 - 86页                                                  continued

                                    +1 989-463-6171                    fax +1 989-463-3609                    83
