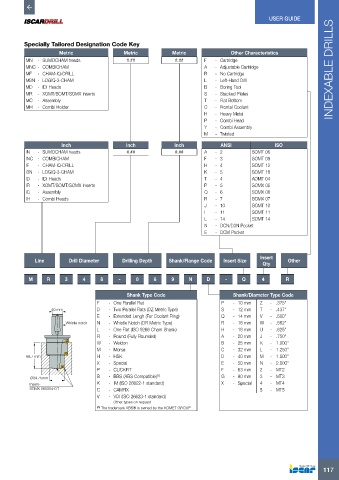

USER GUIDE




          Specially Tailored Designation Code Key
                      Metric                 Metric           Metric              Other Characteristics
          MN  - SUMOCHAM heads               #.##             #.##       F   - Cartridge
          MNC - COMBICHAM                                                A   - Adjustable Cartridge                   INDEXABLE DRILLS
          MF  - CHAM-IQ-DRILL                                            R   - No Cartridge
          M3N - LOGIQ-3-CHAM                                             L   - Left-Hand Drill
          MD  - IDI Heads                                                B   - Boring Tool
          MR  - XOMT/SOMT/SOMX Inserts                                   S   - Stacked Plates
          MC  - Assembly                                                 T   - Flat Bottom
          MH  - Combi Holder                                             C   - Frontal Coolant
                                                                         H   - Heavy Metal
                                                                         P   - Combi Head
                                                                         Y   - Combi Assembly
                                                                         M   - Twisted
                       Inch                  Inch             Inch             ANSI               ISO
          IN  - SUMOCHAM heads               #.##             #.##       A   - 2         SOMT 06
          INC - COMBICHAM                                                F   - 3          SOMT 09
          IF  - CHAM-IQ-DRILL                                            H   - 4          SOMT 12
          I3N  - LOGIQ-3-CHAM                                            K   - 5          SOMT 16
          ID  - IDI Heads                                                T   - 4          AOMT 04
          IR  - XOMT/SOMT/SOMX Inserts                                   P   - 5          SOMX 05
          IC  - Assembly                                                 Q   - 6          SOMX 06
          IH  - Combi Heads                                              R   - 7          SOMX 07
                                                                         J   - 10         SOMT 10
                                                                         I   - 11         SOMT 11
                                                                         L   - 14         SOMT 14
                                                                         N   - DCN/D3N Pocket
                                                                         E   - DCM Pocket




                                                                                            Insert
             Line        Drill Diameter     Drilling Depth  Shank/Flange Code  Insert Size            Other
                                                                                             Qty
           M     R      3     4     8      -     0     6     9     N      D     -     Q      4       R


                                              Shank Type Code                      Shank/Diameter Type Code
                                   F   - One Parallel Flat                     P   - 10 mm  Z   - .375"
                   40 mm           D   - Two Parallel Flats (DZ Metric Type)   S   - 12 mm  T   - .437"
                                   E   - Extended Lengh (For Coolant Ring)     Q   - 14 mm  V   - .500"
                        Whistle notch  N  - Whistle Notch (DR Metric Type)     R   - 16 mm  W   - .562"
                                   L   - One Flat (ISO 9266 Cham Shank)        H   - 18 mm  U   - .625"
                                   R   - Round (Fully Rounded)                 A   - 20 mm  J   - .750"
                                   W   - Weldon                                B   - 25 mm  K   - 1.000"
                                   M   - Morse                                 C   - 32 mm  L   - 1.250"
          68.7 mm                  H   - HSK                                   D   - 40 mm  M   - 1.500"
                                   X   - Special                               E   - 50 mm  N   - 2.000"
                                   P   - CLICKFIT                              F   - 63 mm  2   - MT2
            Ø34.75mm               B   - BBS (ABS Compatible) (1)              G   - 80 mm  3   - MT3
           Insers-                 K   - IM (ISO 26622-1 standard)             X   - Special  4  - MT4
           SOMX 060304-DT          C   - CAMFIX                                             5   - MT5
                                   V   - VDI (ISO 26623-1 standard)
                                         Other types on request
                                   (1)  The trademark ABS® is owned by the KOMET GROUP
