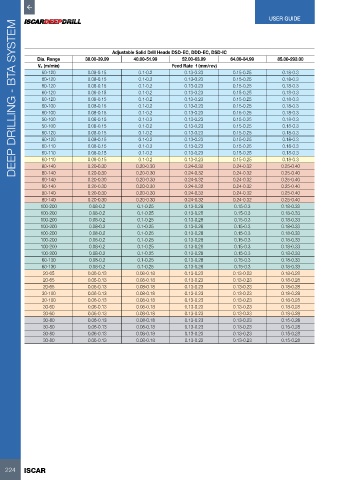

Page 226 - ISCAR(HOLE_MAKING_CATALOG_65)
P. 226

USER GUIDE
      DEEP DRILLING - BTA SYSTEM





                                        Adjustable Solid Drill Heads DSD-EC, DDD-EC, DSD-IC
              Dia. Range       38.00-39.99      40.00-51.99      52.00-63.99      64.00-84.99     85.00-293.00
              Vc (m/min)                                      Feed Rate  f (mm/rev)
                60-120          0.08-0.15         0.1-0.2         0.13-0.23        0.15-0.25        0.18-0.3
                60-120          0.08-0.15         0.1-0.2         0.13-0.23        0.15-0.25        0.18-0.3
                60-120          0.08-0.15         0.1-0.2         0.13-0.23        0.15-0.25        0.18-0.3
                60-120          0.08-0.15         0.1-0.2         0.13-0.23        0.15-0.25        0.18-0.3
                60-120          0.08-0.15         0.1-0.2         0.13-0.23        0.15-0.25        0.18-0.3
                60-100          0.08-0.15         0.1-0.2         0.13-0.23        0.15-0.25        0.18-0.3
                60-100          0.08-0.15         0.1-0.2         0.13-0.23        0.15-0.25        0.18-0.3
                50-100          0.08-0.15         0.1-0.2         0.13-0.23        0.15-0.25        0.18-0.3
                50-100          0.08-0.15         0.1-0.2         0.13-0.23        0.15-0.25        0.18-0.3
                60-120          0.08-0.15         0.1-0.2         0.13-0.23        0.15-0.25        0.18-0.3
                60-120          0.08-0.15         0.1-0.2         0.13-0.23        0.15-0.25        0.18-0.3
                60-110          0.08-0.15         0.1-0.2         0.13-0.23        0.15-0.25        0.18-0.3
                60-110          0.08-0.15         0.1-0.2         0.13-0.23        0.15-0.25        0.18-0.3
                60-110          0.08-0.15         0.1-0.2         0.13-0.23        0.15-0.25        0.18-0.3
                80-140          0.20-0.30        0.20-0.30        0.24-0.32        0.24-0.32        0.25-0.40
                80-140          0.20-0.30        0.20-0.30        0.24-0.32        0.24-0.32        0.25-0.40
                80-140          0.20-0.30        0.20-0.30        0.24-0.32        0.24-0.32        0.25-0.40
                80-140          0.20-0.30        0.20-0.30        0.24-0.32        0.24-0.32        0.25-0.40
                80-140          0.20-0.30        0.20-0.30        0.24-0.32        0.24-0.32        0.25-0.40
                80-140          0.20-0.30        0.20-0.30        0.24-0.32        0.24-0.32        0.25-0.40
               100-200          0.08-0.2         0.1-0.25         0.13-0.28        0.15-0.3         0.18-0.33
               100-200          0.08-0.2         0.1-0.25         0.13-0.28        0.15-0.3         0.18-0.33
               100-200          0.08-0.2         0.1-0.25         0.13-0.28        0.15-0.3         0.18-0.33
               100-200          0.08-0.2         0.1-0.25         0.13-0.28        0.15-0.3         0.18-0.33
               100-200          0.08-0.2         0.1-0.25         0.13-0.28        0.15-0.3         0.18-0.33
               100-200          0.08-0.2         0.1-0.25         0.13-0.28        0.15-0.3         0.18-0.33
               100-200          0.08-0.2         0.1-0.25         0.13-0.28        0.15-0.3         0.18-0.33
               100-200          0.08-0.2         0.1-0.25         0.13-0.28        0.15-0.3         0.18-0.33
                60-130          0.08-0.2         0.1-0.25         0.13-0.28        0.15-0.3         0.18-0.33
                60-130          0.08-0.2         0.1-0.25         0.13-0.28        0.15-0.3         0.18-0.33
                20-65           0.06-0.13        0.08-0.18        0.13-0.23        0.13-0.23        0.18-0.28
                20-65           0.06-0.13        0.08-0.18        0.13-0.23        0.13-0.23        0.18-0.28
                20-65           0.06-0.13        0.08-0.18        0.13-0.23        0.13-0.23        0.18-0.28
                30-100          0.06-0.13        0.08-0.18        0.13-0.23        0.13-0.23        0.18-0.28
                30-100          0.06-0.13        0.08-0.18        0.13-0.23        0.13-0.23        0.18-0.28
                30-60           0.06-0.13        0.08-0.18        0.13-0.23        0.13-0.23        0.18-0.28
                30-60           0.06-0.13        0.08-0.18        0.13-0.23        0.13-0.23        0.18-0.28
                30-80           0.06-0.13        0.08-0.18        0.13-0.23        0.13-0.23        0.15-0.28
                30-80           0.06-0.13        0.08-0.18        0.13-0.23        0.13-0.23        0.15-0.28
                30-80           0.06-0.13        0.08-0.18        0.13-0.23        0.13-0.23        0.15-0.28
                30-80           0.06-0.13        0.08-0.18        0.13-0.23        0.13-0.23        0.15-0.28
