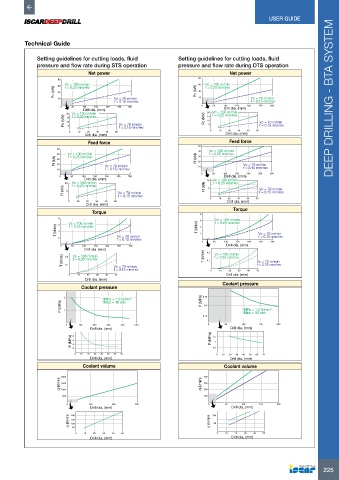

USER GUIDE




          Technical Guide

              Setting guidelines for cutting loads, fluid       Setting guidelines for cutting loads, fluid
              pressure and flow rate during STS operation       pressure and flow rate during DTS operation
                                Net power                                         Net power
                     80                                                80
                        Vc = 100 m/min                                 60  Vc = 100 m/min
                     60
                        f = 0.25 mm/rev
                                                                         f = 0.25 mm/rev
                    Pc (kW)  40                                       Pc (kW)  40
                     20                  Vc = 70 m/min                 20                Vc = 70 m/min                DEEP DRILLING - BTA SYSTEM
                                         f = 0.15 mm/rev                                 f = 0.15 mm/rev
                      0   50  100  150  200  250  300                   0   50  100  150  200  250  300
                                                                                Drill dia. (mm)
                              Drill dia. (mm)
                        20 Vc = 100 m/min                                 20 Vc = 100 m/min
                                                                          15 f = 0.25 mm/rev
                        15 f = 0.25 mm/rev
                       Pc (kW)  10 5       Vc = 70 m/min                 Pc (kW)  10 5      Vc = 70 m/min
                                                                                            f = 0.15 mm/rev
                                           f = 0.15 mm/rev
                                                                           0  10  20  30  40  50
                         0  10  20  30  40  50                                  Drill dia. (mm)
                               Drill dia. (mm)
                                Feed force                                        Feed force
                                                                       50
                     50
                                                                       40  Vc = 100 m/min
                     40  Vc = 100 m/min                                30  f = 0.25 mm/rev
                         f = 0.25 mm/rev
                    Ff (kN)  30       Vc = 70 m/min                   Ff (kN)  20     Vc = 70 m/min
                     20
                     10               f = 0.15 mm/rev                  10             f = 0.15 mm/rev
                                                                        0   50  100  150  200  250  300
                      0   50  100  150  200  250  300                           Drill dia. (mm)
                               Drill dia. (mm)                            10  Vc = 100 m/min
                          Vc = 100 m/min                                    f = 0.25 mm/rev
                        10  f = 0.25 mm/rev
                       Ff (kN)  5         Vc = 70 m/min                  Ff (kN)  5         Vc = 70 m/min
                                                                                            f = 0.15 mm/rev
                                          f = 0.15 mm/rev
                                                                           0  10  20  30  40  50
                         0  10  20  30  40  50                                   Drill dia. (mm)
                               Drill dia. (mm)
                                                                                   Torque
                                 Torque
                                                                       8
                      8                                                      Vc = 100 m/min
                                                                       6
                         Vc = 100 m/min                                      f = 0.25 mm/rev
                      6
                         f = 0.25 mm/rev
                     T (kNm)  4                                       T (kNm)  4 2          Vc = 70 m/min
                      2                   Vc = 70 m/min                                     f = 0.15 mm/rev
                                          f = 0.15 mm/rev
                                                                        0   50  100  150  200  250  300
                                                                                 Drill dia. (mm)
                      0   50  100  150  200  250  300
                               Drill dia. (mm)                            0.2  Vc = 100 m/min
                       T (kNm)  0.2  Vc = 100 m/min                      T (kNm)  0.1  f = 0.25 mm/rev  Vc = 70 m/min
                           f = 0.25 mm/rev
                                                                                           f = 0.15 mm/rev
                                         Vc = 70 m/min
                        0.1
                                         f = 0.15 mm/rev                   0  10  20  30  40  50
                                                                                Drill dia. (mm)
                         0  10  20  30  40  50
                               Drill dia. (mm)
                                                                               Coolant pressure
                              Coolant pressure
                        2            1MPa = 1.0 N/mm 2                  P (MPa)  0.75
                                     1Mpa ≈ 10 atm
                      P (MPa)  1                                         0.5          1MPa = 1.0 N/mm 2
                                                                        0.25          1Mpa ≈ 10 atm
                        0    100  200  300  400  500                      0     50    100   150   200
                                 Drill dia. (mm)                                  Drill dia. (mm)
                          P (MPa)  8 6 4                                   P (MPa)  1.5 1
                           2                                                0.5
                           0  10  20  30  40  50  60  70                     0  10  20  30  40  50  60  70
                                 Drill dia. (mm)                                  Drill dia. (mm)
                              Coolant volume                                    Coolant volume
                      2000                                               400
                      q (l/min)  1500                                   q (l/min)  300
                                                                         200
                      1000
                       500                                               100
                        0       100     200     300                       0     50    100   150   200
                                 Drill dia. (mm)                                  Drill dia. (mm)
                         q (l/min)  200                                    q (l/min)  100
                          150
                          100
                                                                            50
                          50
                           0  10  20  30  40  50                             0  10  20  30  40  50
                                 Drill dia. (mm)                                  Drill dia. (mm)
