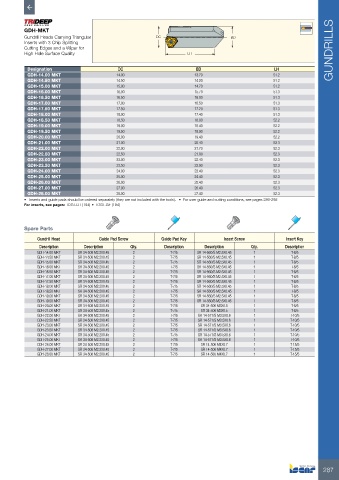

Page 289 - ISCAR(HOLE_MAKING_CATALOG_65)
P. 289

GDH-MKT
          Gundrill Heads Carrying Triangular            DC                        BD
          Inserts with 3 Chip Splitting
          Cutting Edges and a Wiper for                                                                               GUNDRILLS
          High Hole Surface Quality                                LH

           Designation                    DC                          BD                         LH
           GDH-14.00 MKT                  14.00                      13.70                       51.2
           GDH-14.50 MKT                  14.50                      14.20                       51.2
           GDH-15.00 MKT                  15.00                      14.70                       51.2
           GDH-16.00 MKT                  16.00                      15.70                       51.3
           GDH-16.50 MKT                  16.50                      16.00                       51.3
           GDH-17.00 MKT                  17.00                      16.50                       51.3
           GDH-17.50 MKT                  17.50                      17.20                       51.3
           GDH-18.00 MKT                  18.00                      17.40                       51.3
           GDH-18.50 MKT                  18.50                      18.00                       52.2
           GDH-19.00 MKT                  19.00                      18.40                       52.2
           GDH-19.50 MKT                  19.50                      18.90                       52.2
           GDH-20.00 MKT                  20.00                      19.40                       52.2
           GDH-21.00 MKT                  21.00                      20.40                       52.3
           GDH-22.00 MKT                  22.00                      21.70                       52.3
           GDH-22.50 MKT                  22.50                      21.90                       52.3
           GDH-23.00 MKT                  23.00                      22.40                       52.3
           GDH-23.50 MKT                  23.50                      22.90                       52.3
           GDH-24.00 MKT                  24.00                      23.40                       52.3
           GDH-25.00 MKT                  25.00                      24.40                       52.3
           GDH-26.00 MKT                  26.00                      25.40                       52.3
           GDH-27.00 MKT                  27.00                      26.40                       52.3
           GDH-28.00 MKT                  28.00                      27.40                       52.3
          •   Inserts and guide pads should be ordered separately (they are not included with the tools).   •  For user guide and cutting conditions, see pages 289-292
          For inserts, see pages: TOGT-DT (194) • TOGT-GF (194)



          Spare Parts

              Gundrill Head         Guide Pad Screw       Guide Pad Key         Insert Screw          Insert Key
               Description    Description      Qty.        Description   Description     Qty.        Description
              GDH-14.00 MKT  SR 34-508 M2.2X0.45  2          T-7/5    SR 14-560/S M2.5X0.45  1         T-8/5
              GDH-14.50 MKT  SR 34-508 M2.2X0.45  2          T-7/5    SR 14-560/S M2.5X0.45  1         T-8/5
              GDH-15.00 MKT  SR 34-508 M2.2X0.45  2          T-7/5    SR 14-560/S M2.5X0.45  1         T-8/5
              GDH-16.00 MKT  SR 34-508 M2.2X0.45  2          T-7/5    SR 14-560/S M2.5X0.45  1         T-8/5
              GDH-16.50 MKT  SR 34-508 M2.2X0.45  2          T-7/5    SR 14-560/S M2.5X0.45  1         T-8/5
              GDH-17.00 MKT  SR 34-508 M2.2X0.45  2          T-7/5    SR 14-560/S M2.5X0.45  1         T-8/5
              GDH-17.50 MKT  SR 34-508 M2.2X0.45  2          T-7/5    SR 14-560/S M2.5X0.45  1         T-8/5
              GDH-18.00 MKT  SR 34-508 M2.2X0.45  2          T-7/5    SR 14-560/S M2.5X0.45  1         T-8/5
              GDH-18.50 MKT  SR 34-508 M2.2X0.45  2          T-7/5    SR 14-560/S M2.5X0.45  1         T-8/5
              GDH-19.00 MKT  SR 34-508 M2.2X0.45  2          T-7/5    SR 14-560/S M2.5X0.45  1         T-8/5
              GDH-19.50 MKT  SR 34-508 M2.2X0.45  2          T-7/5    SR 14-560/S M2.5X0.45  1         T-8/5
              GDH-20.00 MKT  SR 34-508 M2.2X0.45  2          T-7/5      SR 34-506 M3X0.5  1            T-8/5
              GDH-21.00 MKT  SR 34-508 M2.2X0.45  2          T-7/5      SR 34-506 M3X0.5  1            T-8/5
              GDH-22.00 MKT  SR 34-508 M2.2X0.45  2          T-7/5     SR 14-571/S M3.5X0.6  1         T-10/5
              GDH-22.50 MKT  SR 34-508 M2.2X0.45  2          T-7/5     SR 14-571/S M3.5X0.6  1         T-10/5
              GDH-23.00 MKT  SR 34-508 M2.2X0.45  2          T-7/5     SR 14-571/S M3.5X0.6  1         T-10/5
              GDH-23.50 MKT  SR 34-508 M2.2X0.45  2          T-7/5     SR 14-571/S M3.5X0.6  1         T-10/5
              GDH-24.00 MKT  SR 34-508 M2.2X0.45  2          T-7/5     SR 14-571/S M3.5X0.6  1         T-10/5
              GDH-25.00 MKT  SR 34-508 M2.2X0.45  2          T-7/5     SR 14-571/S M3.5X0.6  1         T-10/5
              GDH-26.00 MKT  SR 34-508 M2.2X0.45  2          T-7/5      SR 14-506 M4X0.7  1            T-15/5
              GDH-27.00 MKT  SR 34-508 M2.2X0.45  2          T-7/5      SR 14-506 M4X0.7  1            T-15/5
              GDH-28.00 MKT  SR 34-508 M2.2X0.45  2          T-7/5      SR 14-506 M4X0.7  1            T-15/5
