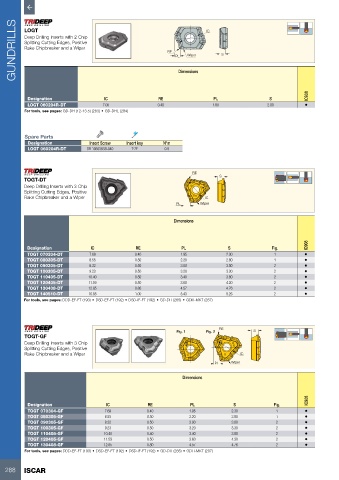

P. 290

GUNDRILLS  LOGT                                       RE  PL Dimensions  IC  S


          Deep Drilling Inserts with 2 Chip
          Splitting Cutting Edges, Positive
          Rake Chipbreaker and a Wiper
                                                                   Wiper






                                                                                                             IC908
           Designation                IC                 RE                 PL                  S
           LOGT 060204R-DT           7.00               0.40                1.80               2.00         •
          For tools, see pages: GD-DH (12-13.5) (283) • GD-DHL (284)


          Spare Parts
           Designation          Insert Screw  Insert key  N*m
           LOGT 060204R-DT      SR 10503833L040  T-7F      0.9



                                                                     RE
                                                                              S
         TOGT-DT
         Deep Drilling Inserts with 3 Chip
         Splitting Cutting Edges, Positive
         Rake Chipbreaker and a Wiper                                    IC
                                                               PL      Wiper


                                                              Dimensions



                                                                                                             IC908
           Designation           IC              RE              PL              S              Fig.
           TOGT 070304-DT       7.69            0.40            1.95            2.30             1          •
           TOGT 080305-DT       8.55            0.50            2.20            2.80             1          •
           TOGT 090305-DT       8.32            0.50            3.00            3.00             2          •
           TOGT 100305-DT       9.23            0.50            3.20            3.30             2          •
           TOGT 110405-DT       10.40           0.50            3.40            3.80             2          •
           TOGT 120405-DT       11.59           0.50            3.60            4.30             2          •
           TOGT 130408-DT       12.85           0.80            4.57            4.76             2          •
           TOGT 140510-DT       16.85           1.00            5.43            5.26             2          •
         For tools, see pages: DDD-EF-FT (193) • DSD-EF-FT (192) • DSD-IF-FT (192) • GD-DH (285) • GDH-MKT (287)




                                                                              RE
                                                               Fig. 1    Fig. 2           S

          TOGT-GF
          Deep Drilling Inserts with 3 Chip
          Splitting Cutting Edges, Positive
          Rake Chipbreaker and a Wiper                                               IC
                                                                            PL    Wiper

                                                                 Dimensions



                                                                                                             IC908
           Designation                IC             RE             PL             S             Fig.
           TOGT 070304-GF             7.69           0.40           1.95          2.30            1         •
           TOGT 080305-GF             8.55           0.50           2.20          2.80            1         •
           TOGT 090305-GF             8.32           0.50           3.00          3.00            2         •
           TOGT 100305-GF             9.23           0.50           3.20          3.30            2         •
           TOGT 110405-GF             10.40          0.50           3.40          3.80            2         •
           TOGT 120405-GF             11.59          0.50           3.60          4.30            2         •
           TOGT 130408-GF             12.85          0.80           4.57          4.76            2         •
          For tools, see pages: DDD-EF-FT (193) • DSD-EF-FT (192) • DSD-IF-FT (192) • GD-DH (285) • GDH-MKT (287)


   288    ISCAR
