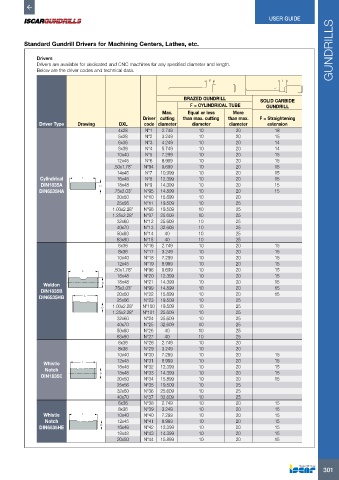

USER GUIDE
GUNDRILLS

Standard Gundrill Drivers for Machining Centers, Lathes, etc.

Drivers
Drivers are available for dedicated and CNC machines for any specified diameter and length.
Below are the driver codes and technical data.
F F

BRAZED GUNDRILL SOLID CARBIDE
F = CYLINDRICAL TUBE GUNDRILL
Max. Equal or less More
Driver cutting than max. cutting than max. F = Straightening
Driver Type Drawing DXL code diameter diameter diameter extension
4x28 N°1 2.749 10 20 18
5x28 N°2 3.249 10 20 15
6x36 N°3 4.249 10 20 14
8x36 N°4 5.749 10 20 14
10x40 N°5 7.299 10 20 15
12x45 N°6 8.999 10 20 15
.50x1.78” N°94 9.699 10 20 15
14x45 N°7 10.999 10 20 15
Cylindrical L 16x48 N°8 12.399 10 20 15
DIN1835A D 18x48 N°9 14.399 10 20 15
DIN6535HA .75x2.03” N°95 14.899 10 20 15
20x50 N°10 15.899 10 20
25x56 N°11 19.509 10 25
1.00x2.28” N°96 19.509 10 25
1.25x2.28” N°97 25.609 10 25
32x60 N°12 25.609 10 25
40x70 N°13 32.609 10 25
50x80 N°14 40 10 25
63x90 N°15 40 10 25
6x36 N°16 2.749 10 20 15
8x36 N°17 3.249 10 20 15
10x40 N°18 7.299 10 20 15
12x45 N°19 8.999 10 20 15
.50x1.78” N°98 9.699 10 20 15
L
16x48 N°20 12.399 10 20 15
18x48
Weldon D .75x2.03” N°21 14.399 10 20 15
DIN1835B 20x50 N°99 14.899 10 20 15
N°22
10
20
15
15.899
DIN6535HB L
25x56 N°23 19.509 10 25
1.00x2.28” N°100 19.509 10 25
D
1.25x2.28” N°101 25.609 10 25
32x60 N°24 25.609 10 25
40x70 N°25 32.609 10 25
50x80 N°26 40 10 25
63x90 N°27 40 10 25
6x36 N°28 2.749 10 20
8x36 N°29 3.249 10 20
10x40 N°30 7.299 10 20 15
12x45 N°31 8.999 10 20 15
Whistle L
Notch 16x48 N°32 12.399 10 20 15
14.399
10
20
15
N°33
18x48
DIN1835E D 20x50 N°34 15.899 10 20 15
25x56 N°35 19.509 10 25
32x60 N°36 25.609 10 25
40x70 N°37 32.609 10 25
6x36 N°38 2.749 10 20 15
8x36 N°39 3.249 10 20 15
Whistle L 10x40 N°40 7.299 10 20 15
Notch 12x45 N°41 8.999 10 20 15
DIN6535HE D 16x48 N°42 12.399 10 20 15
18x48 N°43 14.399 10 20 15
20x50 N°44 15.899 10 20 15
