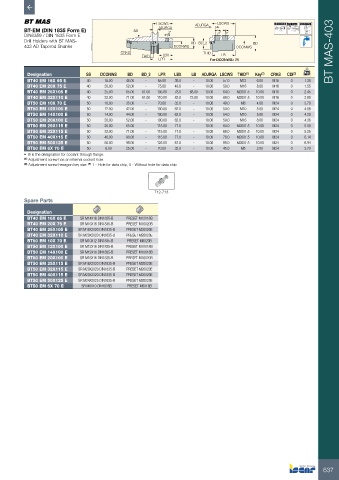

Page 639 - ISCAR(MILLINGCATALOG 38_2021)

LSCWS ADJRGA LSCWS A 0.005 A AT3 Taper 58-60 HRc
BT-EM (DIN 1835 Form E) SS ADJRGA
2˚ 2˚ 2˚
DIN6359 / DIN 1835 Form E
Drill Holders with BT MAS- BD BD_2 BD
403 AD Tapered Shanks DCONWS DCONWS
CRKS THID BT MAS-403
THID LBX LB
LPR For DCONWS≥ 25

Designation SS DCONWS BD BD_2 LPR LBX LB ADJRGA LSCWS THID (1) Key (2) CRKS CDI (3) kg
BT40 EM 16X 65 E 40 16.00 48.00 - 65.00 38.0 - 10.00 57.0 M12 6.00 M16 0 1.38
BT40 EM 20X 75 E 40 20.00 52.00 - 75.00 48.0 - 10.00 59.0 M16 8.00 M16 0 1.55
BT40 EM 25X105 E 40 25.00 65.00 61.00 105.00 78.0 68.00 10.00 64.0 M20X1.5 10.00 M16 0 2.45
BT40 EM 32X110 E 40 32.00 71.00 61.00 110.00 83.0 73.00 10.00 68.0 M20X1.5 10.00 M16 0 2.80
BT50 EM 10X 70 E 50 10.00 35.00 - 70.00 32.0 - 10.00 49.0 M8 4.00 M24 0 3.70
BT50 EM 12X100 E 50 12.00 42.00 - 100.00 62.0 - 10.00 54.0 M10 5.00 M24 0 4.06
BT50 EM 14X100 E 50 14.00 44.00 - 100.00 62.0 - 10.00 54.0 M10 5.00 M24 0 4.20
BT50 EM 20X100 E 50 20.00 52.00 - 100.00 62.0 - 10.00 59.0 M16 8.00 M24 0 4.36
BT50 EM 25X115 E 50 25.00 65.00 - 115.00 77.0 - 10.00 64.0 M20X1.5 10.00 M24 0 5.08
BT50 EM 32X115 E 50 32.00 71.00 - 115.00 77.0 - 10.00 68.0 M20X1.5 10.00 M24 0 5.25
BT50 EM 40X115 E 50 40.00 90.00 - 115.00 77.0 - 10.00 78.0 M20X1.5 10.00 M24 0 6.14
BT50 EM 50X125 E 50 50.00 98.00 - 125.00 67.0 - 10.00 88.0 M20X1.5 10.00 M24 0 6.94
BT50 EM 6X 70 E 50 6.00 25.00 - 70.00 32.0 - 10.00 45.0 M5 2.50 M24 0 3.70
• B is the designation for coolant through flange.
(1) Adjustment screw has an internal coolant hole.
(2) Adjustment screw hexagon key size (1) 1 - Hole for data chip, 0 - Without hole for data chip

712-713
Spare Parts

Designation
BT40 EM 16X 65 E SR M14X16 DIN1835-B PRESET M12X18B
BT40 EM 20X 75 E SR M16X16 DIN1835-B PRESET M16X20B
BT40 EM 25X105 E SR M18X2X20 DIN1835-B PRESET M20X20E
BT40 EM 32X110 E SR M20X2X20 DIN1835-B PRESET M20X20E
BT50 EM 10X 70 E SR M10X12 DIN1835-B PRESET M8X20B
BT50 EM 12X100 E SR M12X16 DIN1835-B PRESET M10X18B
BT50 EM 14X100 E SR M12X16 DIN1835-B PRESET M10X18B
BT50 EM 20X100 E SR M16X16 DIN1835-B PRESET M16X20B
BT50 EM 25X115 E SR M18X2X20 DIN1835-B PRESET M20X20E
BT50 EM 32X115 E SR M20X2X20 DIN1835-B PRESET M20X20E
BT50 EM 40X115 E SR M20X2X20 DIN1835-B PRESET M20X20E
BT50 EM 50X125 E SR M24X2X25 DIN1835-B PRESET M20X20E
BT50 EM 6X 70 E SR M6X10 DIN1835B PRESET M5X18B
