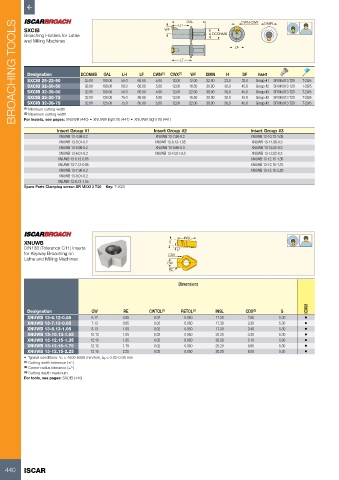

Page 442 - ISCAR(TURNING-CATALOG-42-2022)
P. 442

OAL                CWN-CWX  DMIN
      BROACHING TOOLS
          SXCIB                                            WF   LH
          Broaching Holders for Lathe                                     H DCONMS
          and Milling Machines
                                                                                    DF


                                                                LF

           Designation       DCONMS  OAL    LH    LF   CWN (1)  CWX (2)  WF  DMIN  H  DF    Insert
           SXCIB 25-22-50      25.00  100.00  50.0  60.00  5.00  12.00  12.00  22.00  23.0  33.0  Group #1  SR M5X13 T20  T-20/5
           SXCIB 32-30-50      32.00  100.00  50.0  60.00  5.00  12.00  16.50  30.00  30.0  45.0  Group #2  SR M5X13 T20  T-20/5
           SXCIB 32-38-50      32.00  100.00  50.0  60.00  5.00  12.00  22.00  38.00  30.0  45.0  Group #3  SR M5X13 T20  T-20/5
           SXCIB 32-30-75      32.00  125.00  75.0  85.00  5.00  12.00  16.50  30.00  30.0  45.0  Group #2  SR M5X13 T20  T-20/5
           SXCIB 32-38-75      32.00  125.00  75.0  85.00  5.00  12.00  22.00  38.00  30.0  45.0  Group #3  SR M5X13 T20  T-20/5
          (1)  Minimum cutting width
          (2)  Maximum cutting width
          For inserts, see pages: XNUWB (440) • XNUWB (light fit) (441) • XNUWB (tight fit) (441)
                     Insert Group #1                   Insert Group #2                   Insert Group #3
                      XNUWB 13-4.98-0.2                 XNUWB 13-7.98-0.2                XNUWB 13-10.13-1.05
                      XNUWB 13-5.01-0.2                XNUWB 13-8.13-1.05                XNUWB 13-11.98-0.3
                      XNUWB 13-5.98-0.2                 XNUWB 13-9.98-0.3                XNUWB 13-12.02-0.3
                      XNUWB 13-6.01-0.2                XNUWB 13-10.01-0.3                XNUWB 13-12.02-0.5
                     XNUWB 13-6.12-0.85                                                  XNUWB 13-12.15-1.35
                     XNUWB 13-7.13-0.85                                                  XNUWB 13-12.15-1.75
                      XNUWB 13-7.98-0.2                                                  XNUWB 13-12.15-2.25
                      XNUWB 13-8.01-0.2
                     XNUWB 13-8.13-1.05
            Spare Parts Clamping screw: SR M5X13 T20    Key: T-20/5









          XNUWB                                             S     INSL
          DIN138 (Tolerance C11) Inserts                       5°
          for Keyway Broaching on                           CDX
          Lathe and Milling Machines
                                                            CW
                                                            RE

                                                                Dimensions



                                                                                                             IC908
           Designation           CW         RE       CWTOL (1)   RETOL (2)   INSL      CDX (3)      S
           XNUWB 13-6.12-0.85    6.12       0.85       0.02       0.050      17.30      2.60       5.30     •
           XNUWB 13-7.13-0.85    7.13       0.85       0.02       0.050      17.30      3.30       5.30     •
           XNUWB 13-8.13-1.05    8.13       1.05       0.02       0.050      17.30      3.40       5.30     •
           XNUWB 13-10.13-1.05   10.13      1.05       0.02       0.050      20.20      4.20       5.30     •
           XNUWB 13-12.15-1.35   12.15      1.35       0.02       0.050      20.20      5.10       5.30     •
           XNUWB 13-12.15-1.75   12.15      1.75       0.02       0.050      20.20      6.60       5.30     •
           XNUWB 13-12.15-2.25   12.15      2.25       0.02       0.050      20.20      8.50       5.30     •
          •  Typical conditions: Vc = 4000-8000 mm/min, ap = 0.02-0.08 mm
          (1)  Cutting width tolerance (+/-)
          (2)  Corner radius tolerance (+/-)
          (3)  Cutting depth maximum
          For tools, see pages: SXCIB (440)
