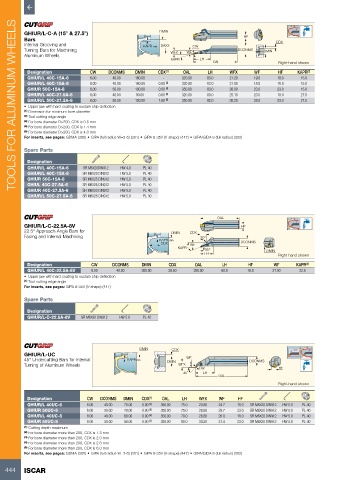

Page 446 - ISCAR(TURNING-CATALOG-42-2022)
P. 446

TOOLS FOR ALUMINUM WHEELS
          GHIUR/L-C-A (15° & 27.5°)                      DMIN
          Bars                                                                         HF
          Internal Grooving and                    KAPR min  DAXX    CW                           CDX
          Turning Bars for Machining                         WFX   WF                DCONMS   DMIN
          Aluminum Wheels
                                                             KAPR      LH
                                                                            OAL                    Right-hand shown
           Designation           CW    DCONMS    DMIN    CDX (1)  OAL     LH      WFX     WF       HF    KAPR (2)
           GHIUR/L 40C-15A-6     6.00    40.00  160.00    -      320.00   83.0    21.20   19.0    18.0     15.0
           GHIUR/L 40C-15A-8     8.00    40.00  160.00   0.00  (3)  320.00  83.0  21.00   18.0    18.0     15.0
           GHIUR 50C-15A-8       8.00    50.00  100.00   0.00  (4)  350.00  83.0  26.00   23.0    23.0     15.0
           GHIUR/L 40C-27.5A-6   6.00    40.00   90.00   0.60  (5)  320.00  80.0  25.10   23.5    18.0     27.5
           GHIUR/L 50C-27.5A-8   8.00    50.00  120.00   1.80     350.00  82.0    30.20   28.0    23.0     27.5
                                                           (5)
          •  Upper jaw with hard coating to sustain chip deflection
          (1)  Dimension for minimum bore diameter
          (2)  Tool cutting edge angle
          (3)  For bore diameter D>200, CDX is 0.5 mm
          (4)  For bore diameter D>200, CDX is 1.4 mm
          (5)  For bore diameter D>200, CDX is 4.0 mm
          For inserts, see pages: GDMA (300) • GIPA (full radius W=3-6) (301) • GIPA 8-35V (V-shape) (447) • GIPA/GIDA 8 (full radius) (302)

          Spare Parts

           Designation
           GHIUR/L 40C-15A-6  SR M5X20DIN912  HW 4.0  PL 40
           GHIUR/L 40C-15A-8  SR M6X20 DIN912  HW 5.0  PL 40
           GHIUR 50C-15A-8    SR M6X25 DIN912  HW 5.0  PL 40
           GHIUL 40C-27.5A-6  SR M6X25 DIN912  HW 5.0  PL 40
           GHIUR 40C-27.5A-6  SR M6X20 DIN912  HW 5.0  PL 40
           GHIUR/L 50C-27.5A-8  SR M6X25 DIN912  HW 5.0  PL 40


                                                                             OAL

          GHIUR/L-C-22.5A-8V                                                          HF
          22.5° Approach Angle Bars for                      DMIN   CDX
          Facing and Internal Machining                                50°
                                                          KAPR min                    DCONMS
                                                          CDX       WF
                                                               KAPR      95°                   DMIN
                                                                         LH                        Right-hand shown
           Designation           CW     DCONMS     DMIN     CDX      OAL       LH       HF       WF      KAPR (1)
           GHIUR/L 40C-22.5A-8V  8.00     40.00    300.00   28.50    250.00    60.0     18.0     21.00    22.5
          •  Upper jaw with hard coating to sustain chip deflection
          (1)  Tool cutting edge angle
          For inserts, see pages: GIPA 8-35V (V-shape) (447)

          Spare Parts

           Designation
           GHIUR/L-C-22.5A-8V  SR M6X20 DIN912  HW 5.0  PL 40




                                                  DMIN       CDX
          GHIUR/L-UC
          45° Undercutting Bars for Internal   KAPRmin      DMIN   WF                    DCONMS
          Turning of Aluminum Wheels                            WFX
                                                                       CW                          HF
                                                                 45˚    LH
                                                                              OAL
                                                                                                   Right-hand shown

           Designation          CW  DCONMS  DMIN   CDX (1)  OAL  LH    WFX    WF     HF
           GHIUR/L 40UC-6       6.00  40.00  70.00  0.00  (2)  350.00  75.0  23.80  24.7  18.0  SR M6X20 DIN912  HW 5.0  PL 40
           GHIUR 50UC-6         6.00  50.00  78.00  0.00  (3)  350.00  75.0  28.80  29.7  23.0  SR M6X20 DIN912  HW 5.0  PL 40
           GHIUR/L 40UC-8       8.00  40.00  68.00  0.00  (4)  350.00  79.0  28.80  26.0  18.0  SR M6X20 DIN912  HW 5.0  PL 40
           GHIUR 50UC-8         8.00  50.00  58.00  0.00  (5)  350.00  80.0  30.20  31.4  23.0  SR M6X20 DIN912  HW 5.0  PL 40
          (1)  Cutting depth maximum
          (2)  For bore diameter more than 200, CDX is 1.3 mm
          (3)  For bore diameter more than 200, CDX is 2.0 mm
          (4)  For bore diameter more than 200, CDX is 2.8 mm
          (5)  For bore diameter more than 200, CDX is 6.0 mm
          For inserts, see pages: GDMA (300) • GIPA (full radius W=3-6) (301) • GIPA 8-35V (V-shape) (447) • GIPA/GIDA 8 (full radius) (302)
