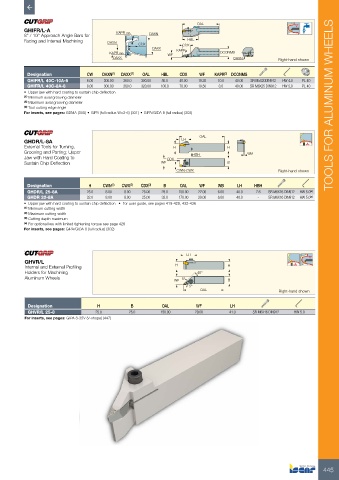

P. 447

OAL
          GHIFR/L-A
          8° / 10° Approach Angle Bars for   KAPR min  DAXN
          Facing and Internal Machining  DAXN     CDX              HBL
                                                                 CDX
                                                      DAXX     KAPR
                                       KAPR min             WF                DCONMS
                                         DAXX                                      DAXN            Right-hand shown


           Designation          CW   DAXN (1)  DAXX (2)  OAL  HBL  CDX  WF  KAPR (3)  DCONMS
           GHIFR/L 40C-10A-6    6.00  300.00  360.0  300.00  80.0  40.00  19.30  10.0  40.00  SR M5X20DIN912  HW 4.0  PL 40
           GHIFR/L 40C-8A-8     8.00  300.00  360.0  320.00  100.0  70.00  19.50  8.0  40.00  SR M6X25 DIN912  HW 5.0  PL 40
          •  Upper jaw with hard coating to sustain chip deflection
          (1)  Minimum axial grooving diameter
          (2)  Maximum axial grooving diameter
          (3)  Tool cutting edge angle                                                                                TOOLS FOR ALUMINUM WHEELS
          For inserts, see pages: GDMA (300) • GIPA (full radius W=3-6) (301) • GIPA/GIDA 8 (full radius) (302)


                                                                       OAL
          GHDR/L-8A                                              LH
          External Tools for Turning,                         H                  H
          Grooving and Parting; Upper                                HBH                WB
          Jaw with Hard Coating to                          CDX
          Sustain Chip Deflection                         WF                     B
                                                               CWN-CWX                             Right-hand shown

           Designation          H    CWN (1)  CWX (2)  CDX (3)  B  OAL  WF    WB    LH    HBH
           GHDR/L 25-8A         25.0  8.00   8.00  25.00  25.0  150.00  22.00  6.00  40.0  7.6  SR M6X16 DIN912  HW 5.0 (a)
           GHDR 32-8A           32.0  8.00   8.00  25.00  32.0  170.00  29.00  6.00  40.0   -  SR M6X16 DIN912  HW 5.0 (a)
          •  Upper jaw with hard coating to sustain chip deflection   •  For user guide, see pages 419-428, 432-436
          (1)  Minimum cutting width
          (2)  Maximum cutting width
          (3)  Cutting depth maximum
          (a)  For optional key with limited tightening torque see page 428
          For inserts, see pages: GIPA/GIDA 8 (full radius) (302)

                                                                  LH

          GHVR/L
          Internal and External Profiling                      H                 H
          Holders for Machining                                       45°
          Aluminum Wheels                                        5°
                                                              WF                 B
                                                                   5°
                                                                       OAL                         Right-hand shown

           Designation             H           B          OAL         WF          LH
           GHVR/L 25-8             25.0       25.0       150.00       29.00       41.0    SR M6X16 DIN912  HW 5.0
          For inserts, see pages: GIPA 8-35V (V-shape) (447)
