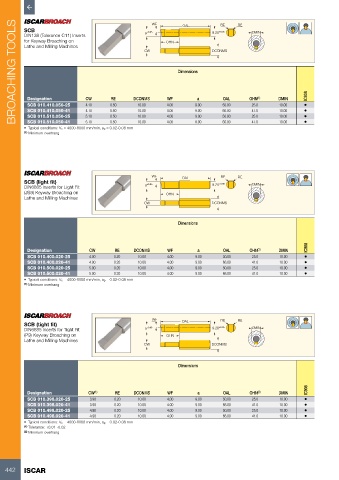

Page 444 - ISCAR(TURNING-CATALOG-42-2022)
P. 444

BROACHING TOOLS
                                                      WF         OAL          RE     RE
          SCB                                        +0.05                  9.20 +0.05    DMIN
          DIN138 (Tolerance C11) Inserts            a
          for Keyway Broaching on                          OHN
            Lathe and Milling Machines
                                                    CW                      DCONMS


                                                                Dimensions



                                                                                                             IC908
           Designation         CW       RE      DCONMS      WF        a        OAL       OHN (1)   DMIN
           SCB 010.410.050-25  4.10     0.50     10.00      4.00      9.00     50.00     25.0      10.00    •
           SCB 010.410.050-41  4.10     0.50     10.00      4.00      9.00     66.00     41.0      10.00    •
           SCB 010.510.050-25  5.10     0.50     10.00      4.00      9.00     50.00     25.0      10.00    •
           SCB 010.510.050-41  5.10     0.50     10.00      4.00      9.00     66.00     41.0      10.00    •
          •  Typical conditions: Vc = 4000-8000 mm/min, ap = 0.02-0.08 mm
          (1)  Minimum overhang





                                                      WF                       RE
          SCB (light fit)                                        OAL          +0.05  RE   DMIN
          DIN6885 Inserts for Light Fit             a +0.05                 9.20
          (JS9) Keyway Broaching on                        OHN
          Lathe and Milling Machines
                                                    CW                     DCONMS


                                                                Dimensions



                                                                                                             IC908
           Designation          CW       RE     DCONMS      WF        a        OAL       OHN (1)   DMIN
           SCB 010.400.020-25   4.00     0.20    10.00      4.00      9.00     50.00      25.0     10.00    •
           SCB 010.400.020-41   4.00     0.20    10.00      4.00      9.00     66.00      41.0     10.00    •
           SCB 010.500.020-25   5.00     0.20    10.00      4.00      9.00     50.00      25.0     10.00    •
           SCB 010.500.020-41   5.00     0.20    10.00      4.00      9.00     66.00      41.0     10.00    •
          •  Typical conditions: Vc = 4000-8000 mm/min, ap = 0.02-0.08 mm
          (1)  Minimum overhang



                                                      WF
          SCB (tight fit)                                        OAL           RE    RE
          DIN6885 Inserts for Tight Fit             a +0.05                 9.20 +0.05    DMIN
          (P9) Keyway Broaching on                         OHN
          Lathe and Milling Machines
                                                    CW                     DCONMS



                                                                Dimensions


                                                                                                             IC908
           Designation          CW (1)   RE     DCONMS      WF        a        OAL       OHN (2)   DMIN
           SCB 010.398.020-25    3.98    0.20    10.00      4.00      9.00     50.00      25.0     10.00    •
           SCB 010.398.020-41    3.98    0.20    10.00      4.00      9.00     66.00      41.0     10.00    •
           SCB 010.498.020-25    4.98    0.20    10.00      4.00      9.00     50.00      25.0     10.00    •
           SCB 010.498.020-41    4.98    0.20    10.00      4.00      9.00     66.00      41.0     10.00    •
          •  Typical conditions: Vc = 4000-8000 mm/min, ap = 0.02-0.08 mm
          (1)  Tolerance: +0.01 -0.02
          (2)  Minimum overhang
