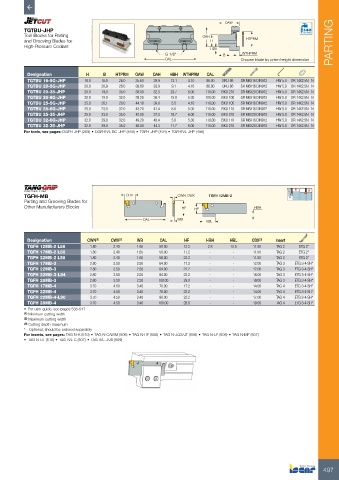

P. 499

OAW
          TGTBU-JHP
          Tool Blocks for Parting                                       OAH                                 Bar Max
          and Grooving Blades for                                          H           HTPRM                          PARTING
          High-Pressure Coolant
                                                           G 1/8"          HBH  B     WTHPRM
                                                           OAL                        Choose blade by prism height dimension


           Designation         H     B    HTPRM  OAW   OAH   HBH  WTHPRM  OAL
           TGTBU 16-5G-JHP     16.0  16.9  26.0  35.60  29.9  13.1  4.10  86.00  BKU 86  SR M6X16 DIN912  HW 5.0  OR 14X2.5N   N
             TGTBU 20-5G-JHP   20.0  20.9  26.0  39.60  33.9  9.1  4.10   86.00  BKU 86  SR M6X16 DIN912  HW 5.0  OR 14X2.5N   N
           TGTBU 20-35-JHP     20.0  19.0  35.0  38.00  32.3  23.7  6.00  110.00  BKU 210  SR M6X20 DIN912  HW 5.0  OR 14X2.5N   N
           TGTBU 20-6G-JHP     20.0  19.0  32.0  39.20  36.4  15.0  5.30  100.00  BKU 100  SR M6X16 DIN912  HW 5.0  OR 14X2.5N   N
           TGTBU 25-5G-JHP     25.0  26.1  26.0  44.10  39.0  5.5  4.10  110.00  BKU 105  SR M6X16 DIN912  HW 5.0  OR 14X2.5N   N
           TGTBU 25-6G-JHP     25.0  23.0  32.0  43.20  41.4  8.0  5.30  110.00  BKU 110  SR M6X16 DIN912  HW 5.0  OR 14X2.5N   N
           TGTBU 25-35-JHP     25.0  23.0  35.0  42.00  37.3  18.7  6.00  110.00  BKU 210  SR M6X20 DIN912  HW 5.0  OR 14X2.5N   N
           TGTBU 32-6G-JHP     32.0  29.0  32.0  49.20  48.4  5.0  5.30  110.00  BKU 110  SR M6X16 DIN912  HW 5.0  OR 14X2.5N   N
           TGTBU 32-35-JHP     32.0  29.0  35.0  48.00  44.3  11.7  6.00  110.00  BKU 210  SR M6X20 DIN912  HW 5.0  OR 14X2.5N   N
          For tools, see pages: DGFH-JHP (269) • DGFHR/L-BC-JHP (469) • TGFH-JHP (494) • TGFHR/L-JHP (495)










          TGFH-MB                            CDX               CWN-CWX    TGFH 12MB-2
          Parting and Grooving Blades for
          Other Manufacturers Blocks                             HF  HF                   HBH

                                                   OAL         WB        HBL


           Designation          CWN (1)  CWX (2)  WB     OAL      HF     HBH      HBL    CDX (3)  Insert
           TGFH 12MB-2 L58       1.80    2.40    1.65    58.00    12.2    2.8     15.5    11.50   TAG 2   ETG 2*
           TGFH 17MB-2 L58       1.80    2.40    1.65    58.00    17.2     -       -      11.50   TAG 2   ETG 2*
           TGFH 22MB-2 L58       1.80    2.40    1.65    58.00    22.2     -       -      11.50   TAG 2   ETG 2*
           TGFH 17MB-3           2.80    3.50    2.50    64.00    17.2     -       -      12.00   TAG 3  ETG 3-4-SH*
           TGFH 22MB-3           2.80    3.50    2.50    64.00    22.2     -       -      12.00   TAG 3  ETG 3-4-SH*
           TGFH 22MB-3-L84       2.80    3.50    2.50    84.00    22.2     -       -      16.00   TAG 3  ETG 3-4-SH*
           TGFH 28MB-3           2.80    3.50    2.50    100.00   28.0     -       -      19.00   TAG 3  ETG 3-4-SH*
           TGFH 17MB-4           3.70    4.50    3.40    70.00    17.2     -       -      14.00   TAG 4  ETG 3-4-SH*
           TGFH 22MB-4           3.70    4.50    3.40    70.00    22.2     -       -      14.00   TAG 4  ETG 3-4-SH*
           TGFH 22MB-4-L90       3.70    4.50    3.40    90.00    22.2     -       -      17.00   TAG 4  ETG 3-4-SH*
           TGFH 28MB-4           3.70    4.50    3.40    100.00   28.0     -       -      19.00   TAG 4  ETG 3-4-SH*
          •  For user guide, see pages 538-547
          (1)  Minimum cutting width
          (2)  Maximum cutting width
          (3)  Cutting depth maximum
          *  Optional, should be ordered separately
          For inserts, see pages: TAG N-A (510) • TAG N-C/W/M (506) • TAG N-HF (506) • TAG N-J/JS/JT (508) • TAG N-LF (509) • TAG N-MF (507)
          •  TAG N-UT (510) • TAG R/L-C (507) • TAG R/L-J/JS (509)
